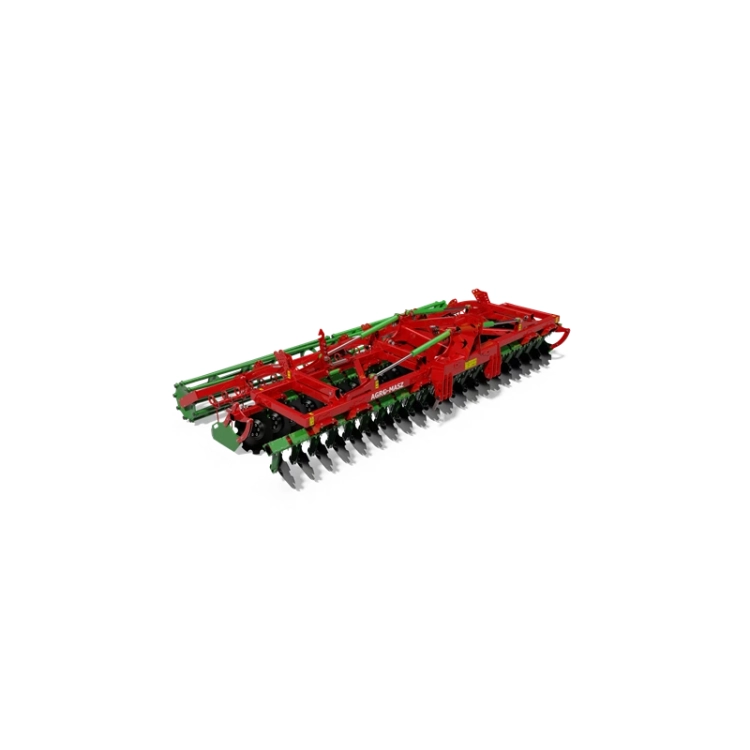

BTH - BRONA TALERZOWA HYDRAULICZNIE SKŁADANA 5.0M

A – Wyposażenie podstawowe:

• zabezpieczenie gumowe 35 x 210 mm
• dwa rzędy talerzy 560 mm typu „P” standard lub „C”
• piasty bezobsługowe z uszczelnieniem kasetowym
• odstęp między rzędami talerzy 85 cm lub 100 cm
• hydrauliczna stopniowa regulacja głębokości pracy (tylko w wersji 2024)
• ekrany boczne

B1 – Wyposażenie obowiązkowe - dla wersji półzawieszanej:

• zaczep oczkowy fi 40 (flansza 110x100 mm)
• zaczep oczkowy (Hitch) fi 50 (flansza 110x100 mm)
• wrzeciono dyszla kat. 3 Typ "I"
• wrzeciono dyszla kat. 2 i 3 Typ "U" (wymagane do homologacji)
• wrzeciono dyszla kat. 4 Typ "U"

B2 – Wyposażenie obowiązkowe - dla wersji półzawieszanej:

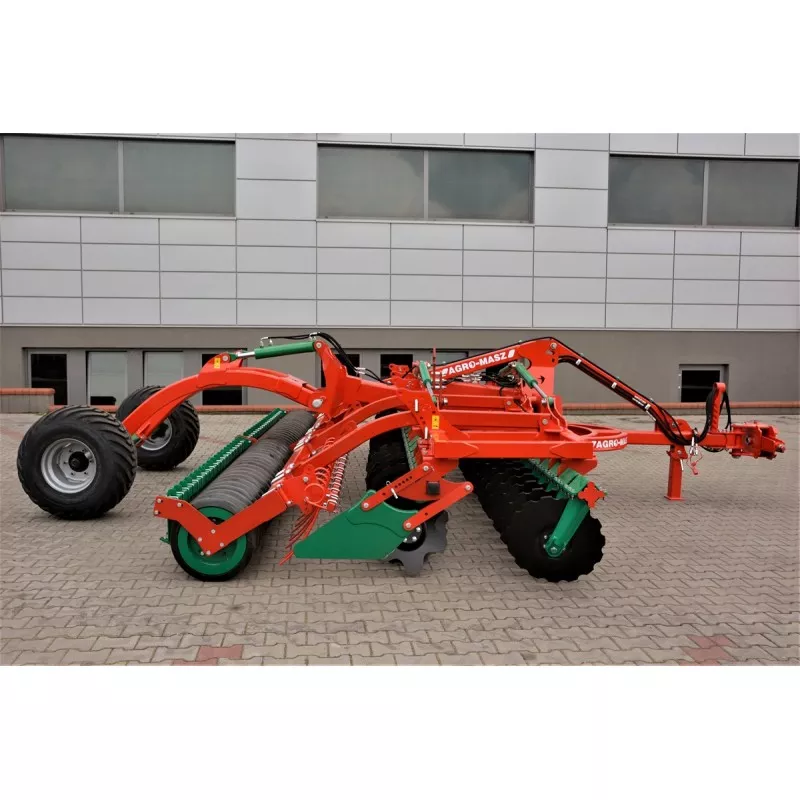

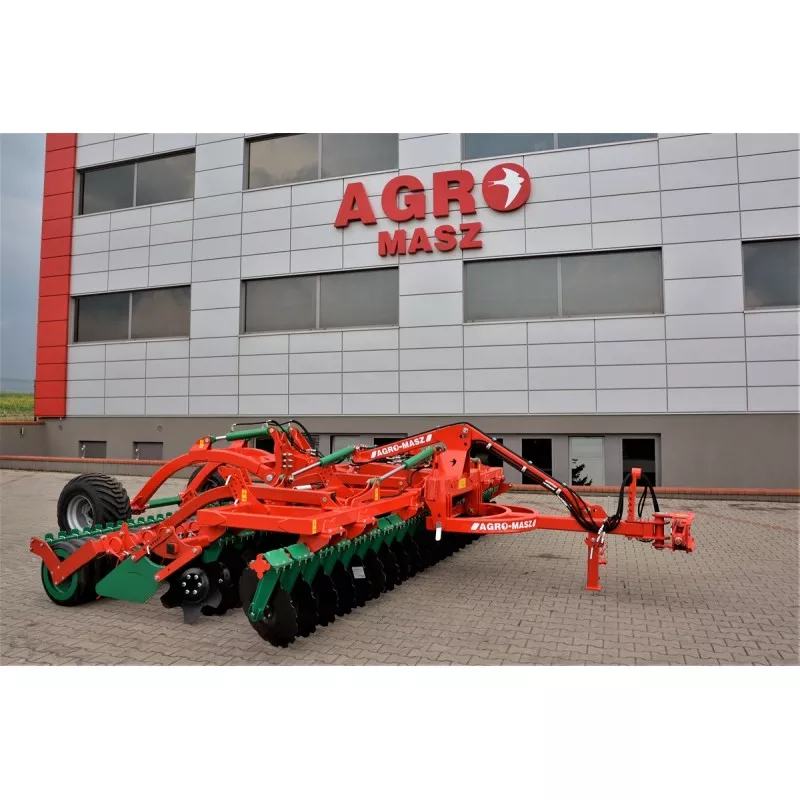

• doposażenie w wersję półzawieszaną z dyszlem do BTH wersja 2018 koła 400/60 R15.5, bez wrzeciona
• doposażenie w wersję półzawieszaną z dyszlem do BTH wersja 2018 koła 500/50 R17, bez wrzeciona
• doposażenie w wersję półzawieszaną z dyszlem do BTH wersja 2024 typ wciągany koła 400/60 R15.5, bez wrzeciona
• doposażenie w wersję półzawieszaną z dyszlem do BTH wersja 2024 typ wciągany koła 500/50 R17, bez wrzeciona

B3 – Wyposażenie obowiązkowe - wały z uchwytami:

• wał rurowy (śr. 500 mm) z 9 rur
• wał rurowy (śr. 500 mm) z 12 rur
• wał packer (śr. 500 mm)
• wał crosskill (śr. 400 mm)
• wał pierścieniowy (śr. 500 mm, 60 x 10 mm)
• czyścik palcowy wału pierścieniowego (śr. 500 mm, 60 x 10 mm)
• wał gumowy (śr. 500 mm)
• wał tandem (400 mm rurowy + 400 mm strunowy) wersja 2022
• wał tandem (500 mm rurowy + 400 mm strunowy) wersja 2022
• wał tandem (500 mm rurowy + 400 mm rurowy) wersja 2022
• wał tandem (2 x 500 mm ceownikowy) wersja 2022
• wał ceownikowy (śr. 500 mm) bez czyścika
• wał teownikowy (śr. 500 mm) bez czyścika
• wał daszkowy (śr. 500 mm) bez czyścika
• czyścik palcowy wału daszkowego, teownikowego i ceownikowego
• czyścik z łańcuchów wału daszkowego, teownikowego i ceownikowego

C – Wyposażenie dodatkowe - wspólne:

• zgrzebło między 2 rzędem talerzy, a wałem (nie występuje w wersji 2024 z wózkiem wciąganym i wałem tandem)
• zgrzebło za podwójnym wałem tandem 2x500mm (nie występuje w wersji 2024 z wózkiem wciąganym i wałem tandem)
• zestaw kół kopiujących 10.0/75 R15.3 (tylko dla półzawieszanej)
• osłona talerzy na czas transportu (wymagane do homologacji)
• stopki podporowe przód 2 szt. (do wersji zawieszanej)
• powierzchnia ramy maszyny zabezpieczona ocynkiem ogniowym
• dopłata do piast 5-otowrowych "SKF" (dostępne tylko do talerza typu "C" 560 mm)
• dopłata do piast 5-otowrowych "OFAS" (dostępne tylko do talerza typu "C" 560 mm)
• dopłata do talerza typu "C" 560 mm grubości 6 mm

C – Wyposażenie dodatkowe do wersji 2018:

• hydrauliczna regulacja wału tylnego (wersja 2018 dla BTH)
• oświetlenie wersja 2022 (uchwyt główny + oświetlenie BTH)
• oświetlenie z błotnikami wersja 2022 (do wersji półzawieszanej)
• oświetlenie z błotnikami (do wersji półzawieszanej) z homologacją
• uchwyt siewnika poplonów SP230 + podest z rozkładanymi schodami (tylko do wersji hydraulicznie składanej, zawieszanej)
• oświetlenie wersja 2022 (tylko do BT04530 ↑)
• uchwyt siewnika poplonów SP230 (tylko do wersji hydraulicznie składanej, zawieszanej)
• zestaw 4 szt. spulchniaczy z zab. sprężynowym i gęsiostópką 250 mm
• podest z schodkami pod SP230 (tylko do wersji półzawieszanej)
• uchwyt siewnika poplonów SP230 (tylko do wersji półzawieszanej)

C – Wyposażenie dodatkowe do wersji 2024:

• oświetlenie Led wersja 2022 (uchwyt główny + oświetlenie BTH)
• uchwyt siewnika poplonów SP230 + podest z rozkładanymi schodami (tylko do wersji hydraulicznie składanej, zawieszanej)
• oświetlenie Led wersja 2022 (tylko do BT05881 ↑)
• uchwyt siewnika poplonów SP230 + stopień (tylko do wersji półzawieszanej wciąganej)
• oświetlenie Led z błotnikami (do wersji półzawieszanej) z kołami o szerokości 400 lub 500mm wersja 2022
• oświetlenie z błotnikami (do wersji półzawieszanej) z homologacją dla wersji z kołami 400 lub 500 mm szerokości

DANE TECHNICZNE :

* Podana waga jest orientacyjna i może odbiegać od rzeczywistej w zależności od wyposażenia i konfiguracji.

BTH - WIELE MOŻLIWOŚCI

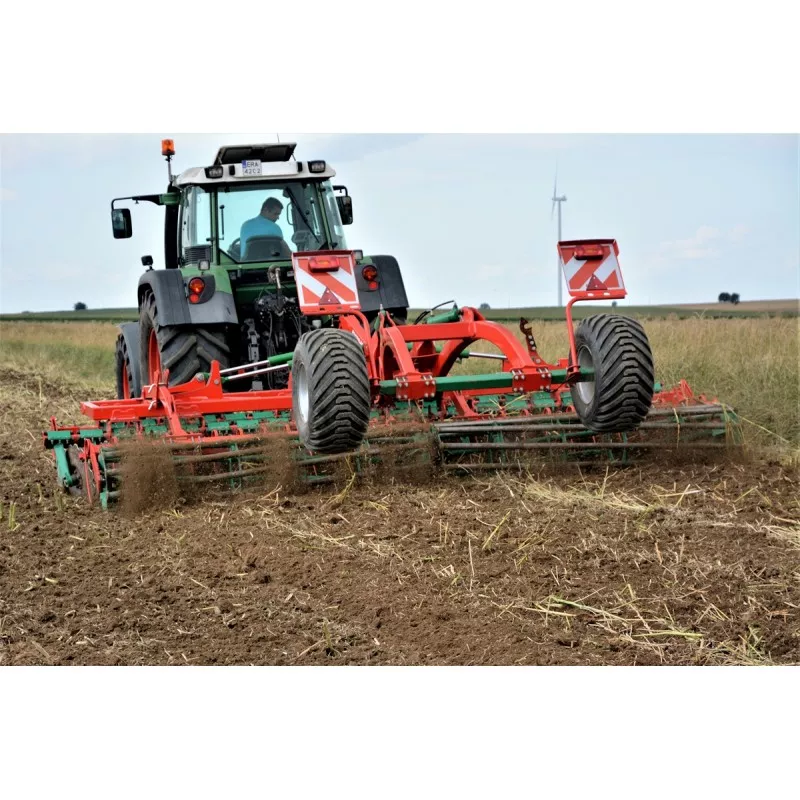

Brony talerzowe serii BTH to maszyny stworzone do trudnych zadań. Szerokości robocze sięgające 6 metrów oraz dostępny opcjonalnie sprzęt transportowy sprawdzają się doskonale w intensywnej i szybkiej uprawie ściernisk. Są wydajne przy jednoczesnym niskim zużyciu paliwa. Brony BT świetnie dają sobie radę ze ścierniskami z dużą ilością resztek pożniwnych, jak również przy przywracaniu ugorów do uprawy.

ZABEZPIECZENIA GUMOWE (35 X 210 MM)

Każdy talerz mocowany jest na indywidualnym uchwycie w układzie czterech gumowych amortyzatorów (35x210 mm). Chronią one skutecznie talerze przed uszkodzeniami. Dzięki zabezpieczeniu użytkownik może spokojnie operować broną talerzową nawet w trudnych warunkach terenowych, zachowując pewność, że maszyna jest solidnie zabezpieczona przed ewentualnymi uszkodzeniami.

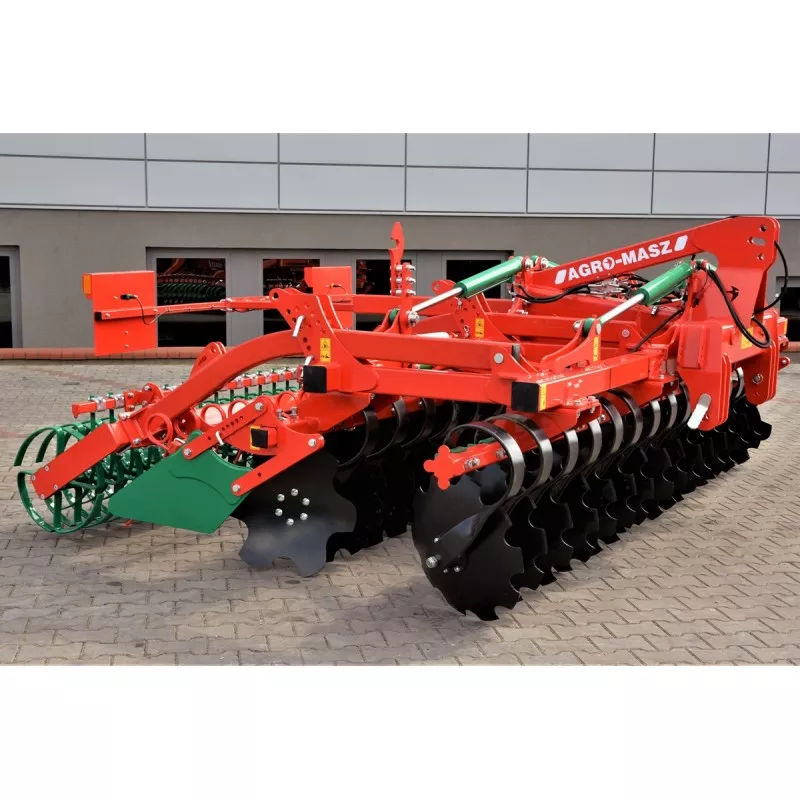

DWA RZĘDY TALERZY

Przy optymalnie wysokich prędkościach roboczych, odpowiednio dobrany kąt natarcia i kąt podcinania talerzy umożliwiają użytkownikowi osiągnięcie maksymalnego efektu mieszania resztek pożniwnych z ziemią przy jednoczesnym zmniejszeniu rozstawu rzędów talerzy do 85 cm lub 100 cm. Dwa rzędy talerzy o średnicy 560 mm lub 510 mm stanowią dodatkowy atut, zapewniając precyzyjne i skuteczne przetwarzanie gleby, pozwalają na równomierne i głębokie przecinanie resztek pożniwnych. To rozwiązanie zwiększa efektywność pracy maszyny, sprawiając, że brona talerzowa hydraulicznie składana staje się niezastąpionym narzędziem w procesie przygotowywania gleby do uprawy. To nie maszyna determinuje możliwości pracy! To Ty wyznaczasz granice!

PIASTY BEZOBSŁUGOWE Z USZCZELNIENIEM KASETOWYM

Zbyt wiele czasu i uwagi wymaga codzienna obsługa konserwacyjna Twojej starej maszyny? Nadszedł już czas byś zapomniał o częstym smarowaniu łożysk. Nasze brony talerzowe standardowo wyposażone są w piasty bezobsługowe, w których sercu pracują łożyska tożsame do tych stosowanych w przemyśle motoryzacyjnym. Cały układ jest uszczelniany za pomocą uszczelniaczy kasetowych, najskuteczniejszych w ciężkich warunkach prac polowych.

WAŁ WYRÓWNUJĄCY

Ostatnia sekcja robocza maszyny to wał. Najefektywniejsze wyrównanie i zagęszczenie gleby uzyskasz, wybierając wał z różnorodnej gamy wałów, dedykowanych do zróżnicowanych warunków glebowych. Dzięki tej sekcji bez wątpliwości uzyskasz optymalne wyrównanie!

EKRANY BOCZNE

Aktywne ekrany umiejscowione na skraju obu sekcji talerzy ograniczają strefę odkładania ziemi przez talerze skrajne zapobiegając powstawaniu kolein na łączeniach przejazdów. Na wypadek nadmiernego zagłębienia lub natrafienia na dużą przeszkodę uchwyty ekranu mocowane są do ramy za pomocą połączeń pływających, umożliwiających ekranom uchylenie się w górę podczas kolizji.

WYPOSAŻENIE OBOWIĄZKOWE :

ZACZEPY:

ZACZEP OCZKOWY FI40

ZACZEP OCZKOWY (HITCH) FI50

WRZECIONO DYSZLA KAT. 3 TYP "I"

WRZECIONO DYSZLA KAT. 2 I 3 TYP ,,U"

WRZECIONO DYSZLA KAT.4 TYP "U"

WAŁY:

WAŁ RUROWY (ŚR.500 MM) Z 9 RUR

WAŁ RUROWY (ŚR.500 MM) Z 12 RUR

WAŁ PACKER(ŚR.500 MM)

WAŁ CROSSKILL(ŚR.400 MM)

WAŁ PIERŚCIENIOWY(ŚR.500 MM 60X10 MM)

CZYŚCIK PALCOWY WAŁU PIERŚCIENIOWEGO (ŚR.500 MM 60X10 MM)

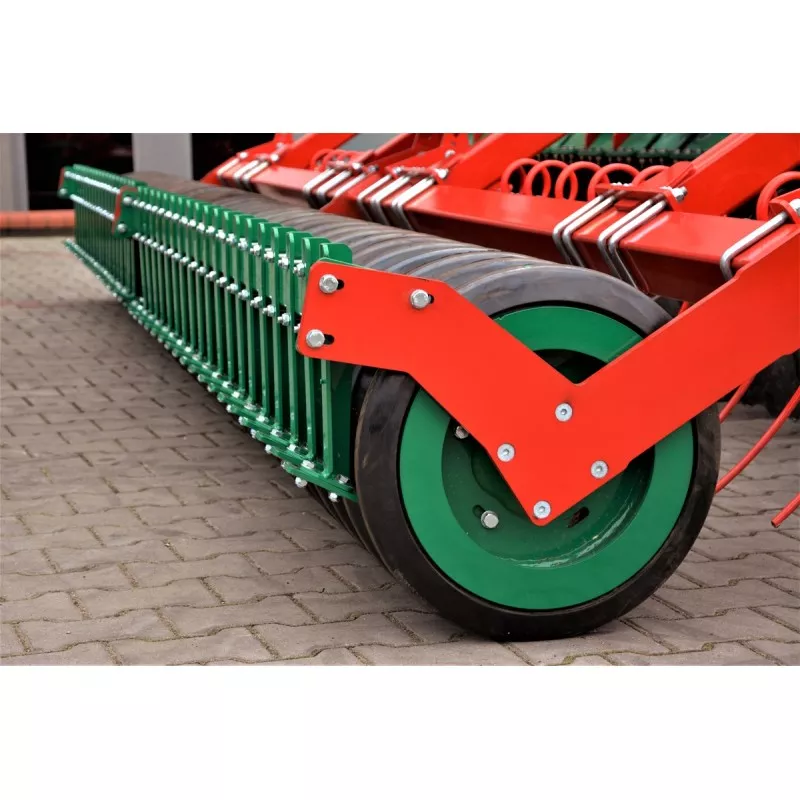

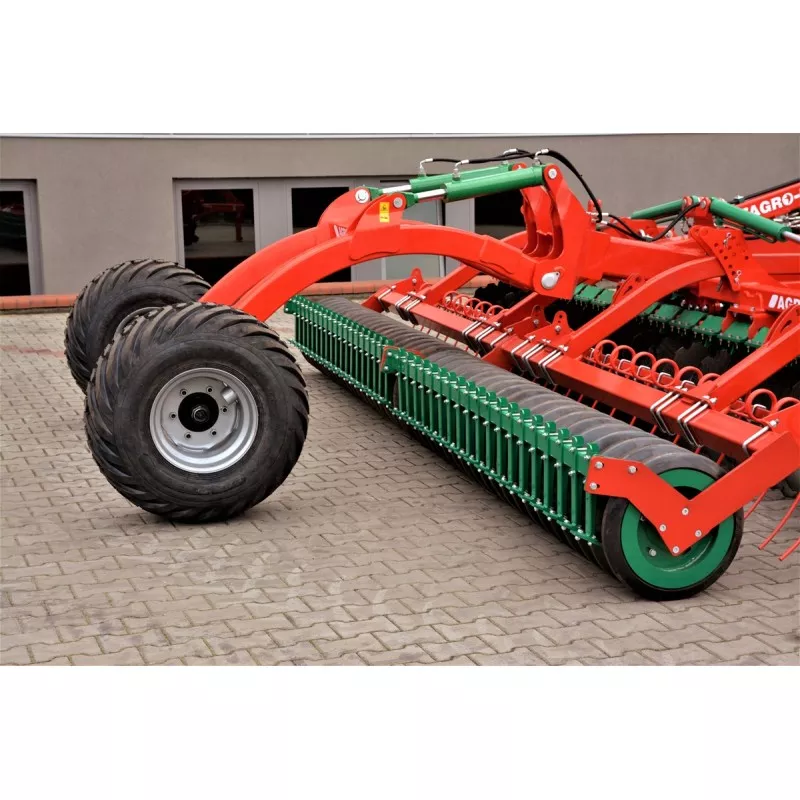

WAŁ GUMOWY (ŚR.500 MM)

WAŁ TANDEM(400 MM RUROWY + 400 MM STRUNOWY) WERSJA 2022

WAŁ TANDEM(500 MM RUROWY + 400 MM STRUNOWY) WERSJA 2022

WAŁ TANDEM(500 MM RUROWY + 400 MM RUROWY) WERSJA 2022

WAŁ TANDEM(2X500 MM CEOWNIKOWY) WERSJA 2022

WAŁ CEOWNIKOWY(ŚR.500 MM) BEZ CZYŚCIKA

WAŁ TEOWNIKOWY(ŚR.500 MM) BEZ CZYŚCIKA

WAŁ DASZKOWY(ŚR.500 MM) BEZ CZYŚCIKA

CZYŚCIK PALCOWY WAŁU DASZKOWEGO,TEOWNIKOWEGO I CEOWNIKOWEGO

CZYŚCIK Z ŁAŃCUCHÓW WAŁU DASZKOWEGO,TEOWNIKOWEGO I CEOWNIKOWEGO

WYPOSAŻENIE OPCJONALNE :

RZĄD ZGRZEBEŁ SPRĘŻYNOWYCH

Najlepszy efekt kruszenia gleby oraz jej wyrównania na powierzchni uzyskujemy w wyniku pracy zgrzebła. Po jednym przejeździe roboczym gleba przygotowana a jest pod siew.

HYDRAULICZNA REGULACJA WAŁU

System sworzni blokujących położenie ramion wału tylnego, dzięki któremu regulujemy głębokość roboczą maszyny, może być doposażony w każdej chwili w układ wspomagających siłowników hydraulicznych. W tej wersji głębokość roboczą maszyny regulujemy w komfortowy sposób sterując hydrauliką z kabiny ciągnika.

STOPKI PODPOROWE 2 SZT.

OŚWIETLENIE WERSJA 2022

Uchwyt główny + oświetlenie BTH

OŚWIETLENIE Z BŁOTNIKAMI DLA WERSJI PÓŁZAWIESZANEJ

OŚWIETLENIE Z BŁOTNIKAMI DLA WERSJI PÓŁZAWIESZANEJ

z homologacją

ZESTAW KÓŁ KOPIUJĄCYCH 10.0/75 R15.3

tylko dla półzawieszanej wersji brony 2018

ZESTAW 4 SZT. SPULCHNIACZY Z ZAB. SPRĘŻYNOWYM I GĘSIOSTÓPKĄ 250MM

PODEST POD SP200

tylko do wersji półzawieszanej

UCHWYT SIEWNIKA POPLONÓW SP200

tylko do wersji hydraulicznie składanej, zawieszanej

UCHWYT SIEWNIKA POPLONÓW SP200

tylko do wersji półzawieszanej

OSŁONA TARCZY

POWIERZCHNIA RAMY MASZYNY ZABEZPIECZONA OCYNKIEM OGNIOWYM

DOPŁATA DO PIAST 5-OTWOROWYCH "SKF" (DOSTĘNE TYLKO DLA TALERZA TYPU"C" 560 MM)

DOPŁATA DO PIAST 5-OTWOROWYCH "OFAS" (DOSTĘNE TYLKO DLA TALERZA TYPU"C" 560 MM)

DOPŁATA DO TALERZA TYPU "C" 560MM GRUBOŚCI 6MM
