16x Bijaki B-6 Do Śrutownika Rozdrabniacza Bijak 16 Sztuk

BIJAKI ROBOCZE ŚRUTOWNIKA RBJ B-6

Bijaki są ruchomymi elementami wirnika rozdrabniacza. Podczas pracy siła odśrodkowa ustawia je w położeniu roboczym, a obracająca się głowica nadaje im prędkość potrzebną do uderzania w podawany materiał.

Ziarno jest rozdrabniane przez wielokrotne uderzenia bijaków, kontakt z elementami komory oraz przeciskanie przez otwory sita. Ostateczna grubość śruty zależy nie tylko od stanu bijaków, ale również od średnicy oczek sita, prędkości wirnika, równomierności podawania oraz wilgotności materiału.

Oferowany zestaw zawiera 16 jednakowych elementów przeznaczonych do pełnej obsady odpowiedniej głowicy RBJ B-6. Wymiana całego kompletu ułatwia zachowanie symetrycznego układu wirnika i ogranicza ryzyko łączenia nowych części z bijakami o różnym stopniu zużycia.

Konstrukcja z dwoma otworami

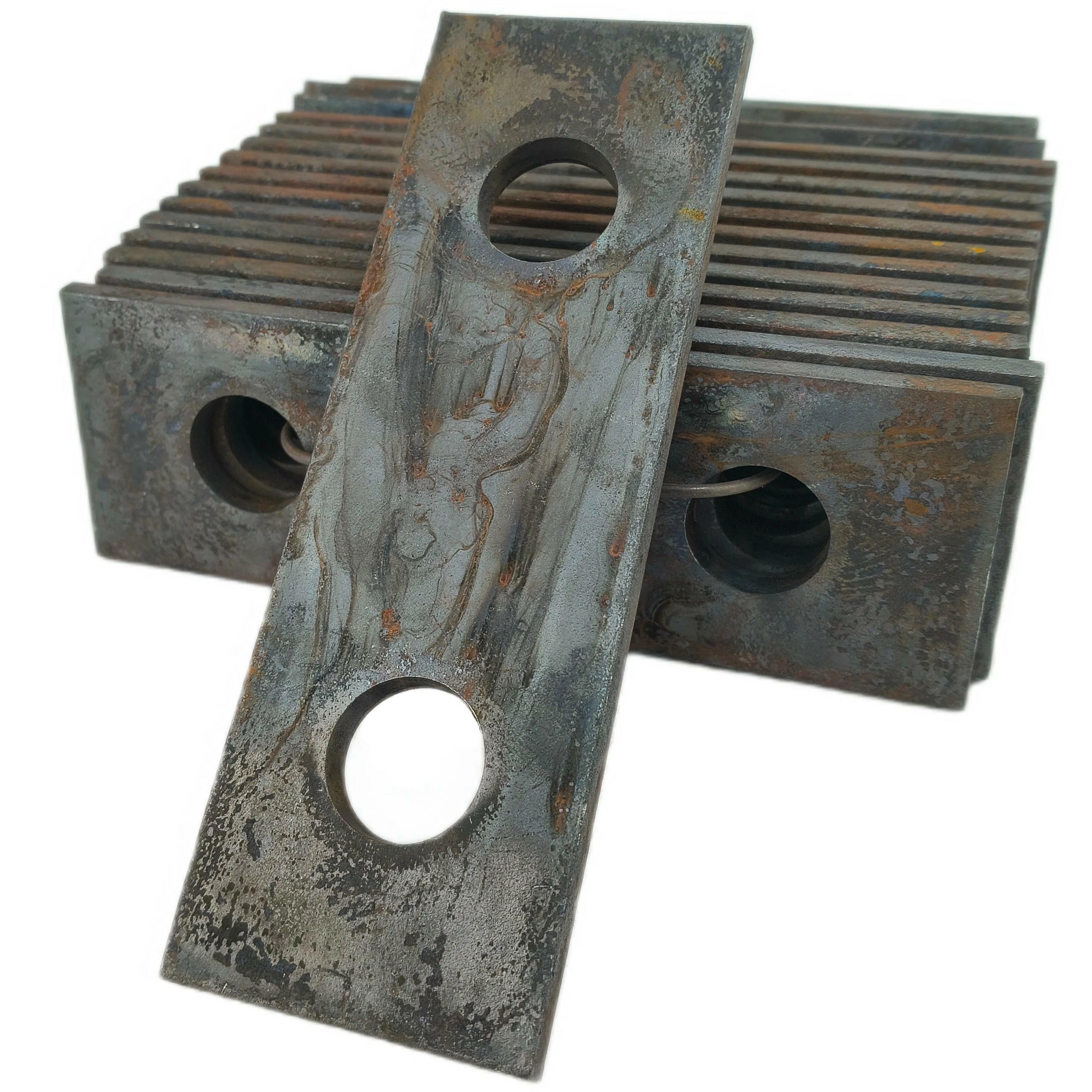

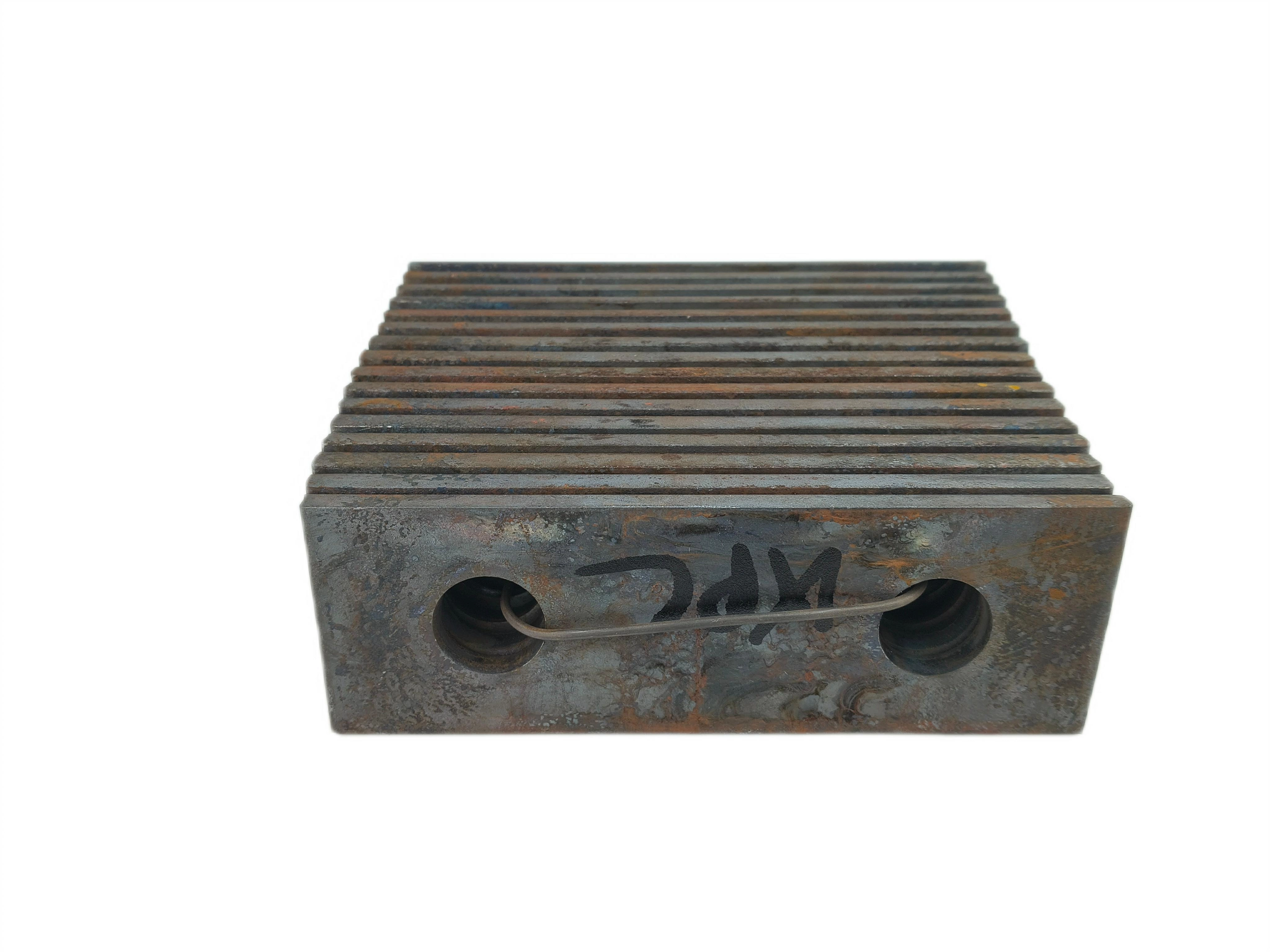

Każdy bijak ma dwa otwory o średnicy 20 mm. W konstrukcjach umożliwiających odwracanie bijaków drugi otwór może pozwalać na zmianę położenia elementu i wykorzystanie kolejnej krawędzi roboczej.

Sposób montażu oraz możliwość odwrócenia zużytych bijaków należy zawsze sprawdzić w instrukcji konkretnego rozdrabniacza. Wszystkie elementy powinny zostać rozmieszczone w takim samym układzie i kierunku.

Nie należy obracać tylko jednego bijaka ani dowolnie zmieniać kolejności elementów. Różne ustawienie lub masa części znajdujących się po przeciwnych stronach wirnika może powodować niewyważenie.

Znaczenie wyważenia wirnika

Wirnik śrutownika pracuje z dużą prędkością, dlatego rozmieszczenie i masa bijaków mają bezpośredni wpływ na jego spokojną pracę. Bijaki położone naprzeciwko siebie powinny mieć zgodne wymiary i zbliżoną masę.

Niewyważenie może powodować:

• nadmierne drgania urządzenia,

• głośniejszą pracę,

• przyspieszone zużywanie łożysk,

• luzowanie połączeń,

• nierówne rozdrabnianie materiału,

• uszkodzenie sworzni, tulejek lub wirnika.

Sam montaż nowego kompletu nie gwarantuje prawidłowego wyważenia, jeżeli zużyte są sworznie, tulejki, przekładki, otwory wirnika albo jego łożyska. Podczas naprawy należy skontrolować cały układ mocowania.

Objawy zużycia bijaków

Do typowych oznak zużycia należą:

• zaokrąglone i starte krawędzie robocze,

• zmniejszenie długości bijaka,

• jednostronne wytarcie powierzchni,

• owalne lub powiększone otwory,

• pęknięcia wychodzące od otworów,

• wygięcie elementu,

• znaczne różnice masy pomiędzy bijakami,

• spadek wydajności śrutownika,

• nierówna frakcja gotowej śruty,

• zwiększone drgania podczas pracy.

Bijaka z pęknięciem, odkształceniem lub mocno wybitym otworem nie należy ponownie montować. Oderwanie elementu podczas pracy może spowodować poważne uszkodzenie sita, obudowy i wirnika.

Co sprawdzić przed zakupem?

Przed zamówieniem należy porównać:

✅ długość starego bijaka – 150 mm,

✅ szerokość – 50 mm,

✅ grubość – 6 mm,

✅ średnicę obu otworów – 20 mm,

✅ rozstaw otworów – 85 mm,

✅ liczbę bijaków na wirniku – 16 sztuk,

✅ numer katalogowy starego elementu,

✅ rozmieszczenie bijaków i przekładek,

✅ średnicę oraz stan sworzni mocujących.

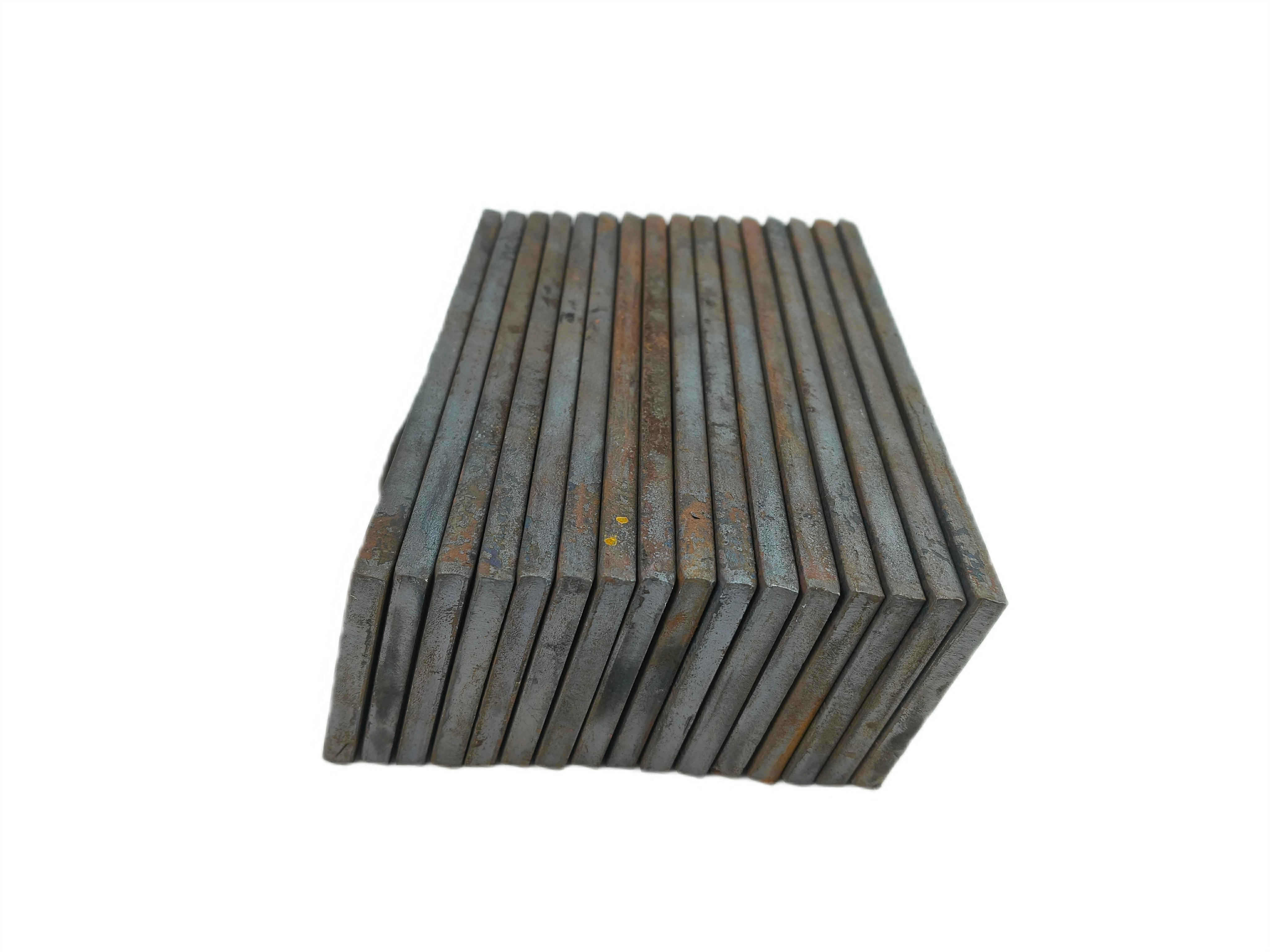

Szczególnie ważne jest sprawdzenie grubości. Na rynku występują podobne bijaki B-6 o grubości 5 lub 6 mm, które nie powinny być traktowane jako automatycznie zamienne.

Kontrola pozostałych elementów głowicy

Podczas wymiany bijaków warto skontrolować również:

• sworznie i tulejki mocujące,

• przekładki dystansowe,

• zabezpieczenia sworzni,

• tarcze i otwory wirnika,

• sito rozdrabniacza,

• łożyska głowicy,

• mocowanie koła pasowego,

• stan obudowy komory roboczej.

Bijaki po zamontowaniu powinny poruszać się swobodnie na sworzniach i nie mogą ocierać o sąsiednie elementy. Tulejki i przekładki trzeba zamontować w kolejności przewidzianej przez producenta maszyny.

Wskazówki dotyczące wymiany

Przed otwarciem komory należy całkowicie wyłączyć urządzenie, odłączyć jego zasilanie i poczekać na pełne zatrzymanie wirnika. Nie wolno wykonywać prac przy głowicy, która może zostać przypadkowo uruchomiona.

Wymontowane bijaki, tulejki oraz przekładki najlepiej układać kolejno, aby zachować fabryczny schemat ich rozmieszczenia. Nowe elementy należy montować całym kompletem albo symetrycznie, zgodnie z instrukcją rozdrabniacza.

Po zakończeniu montażu trzeba ręcznie obrócić wirnik i sprawdzić:

• swobodny ruch wszystkich bijaków,

• brak kontaktu z sitem i obudową,

• prawidłowe zabezpieczenie sworzni,

• jednakową liczbę elementów w przeciwległych sekcjach,

• właściwe rozmieszczenie przekładek.

Pierwsze uruchomienie powinno odbyć się bez podawania materiału. Jeżeli pojawią się nadmierne drgania, stuki albo nietypowy hałas, urządzenie należy natychmiast zatrzymać i sprawdzić układ bijaków.

Wygląd powierzchni

Bijaki są elementami technicznymi wykonanymi ze stali. Na przedstawionych częściach widoczne są przebarwienia, ślady walcowania oraz miejscowe utlenienie powierzchni. Nie jest to element dekoracyjny ani powierzchnia polerowana.

Przed montażem należy oczyścić części z luźnych zanieczyszczeń i sprawdzić, czy w obrębie otworów oraz krawędzi nie występują uszkodzenia mechaniczne.

Zawartość zestawu

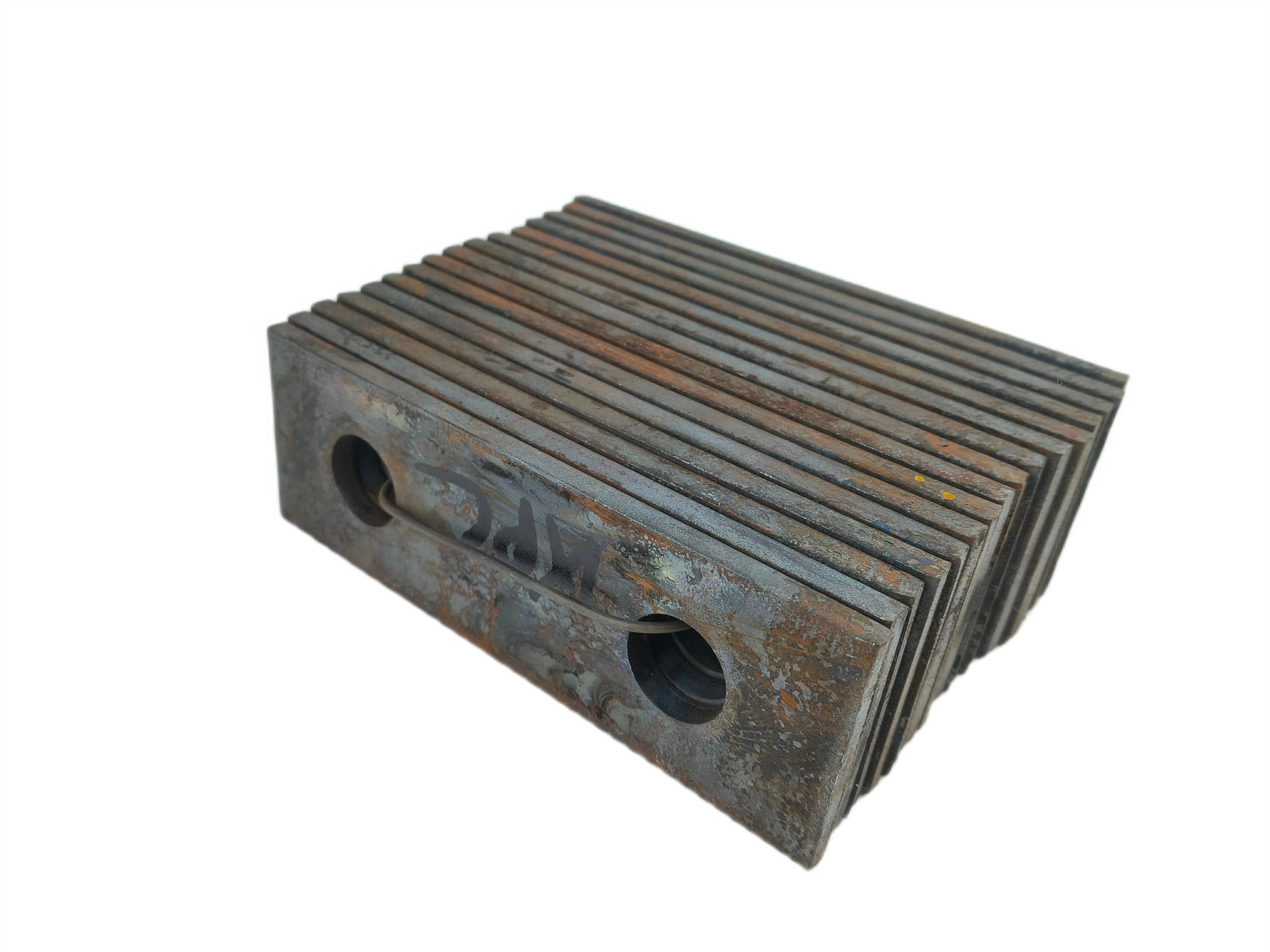

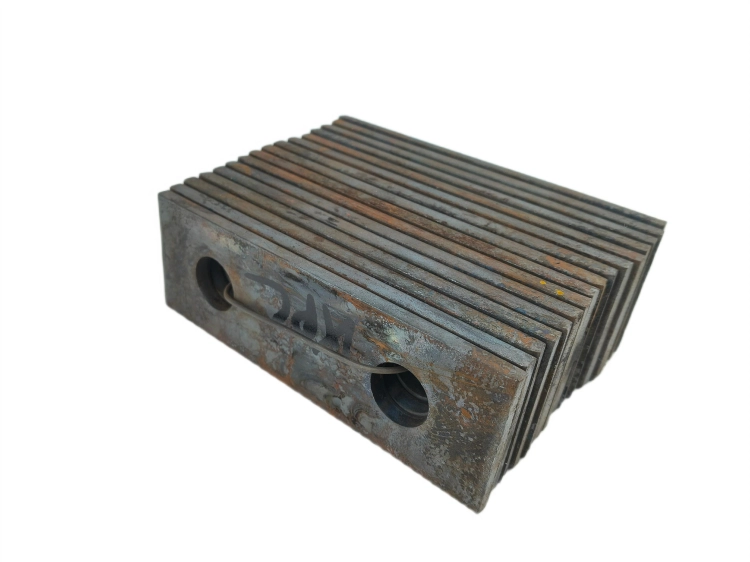

• 16 × bijak B-6 o wymiarach 150 × 50 × 6 mm

Oferta nie obejmuje sworzni, tulejek, przekładek, zabezpieczeń, sita ani pozostałych elementów głowicy, jeżeli nie zostały one osobno wymienione.

Oznaczenia i numery porównawcze

• 8122020120

• 8113160000

• 54498113160000

• B-6

• RBJ B-6

• 5449-BB6
