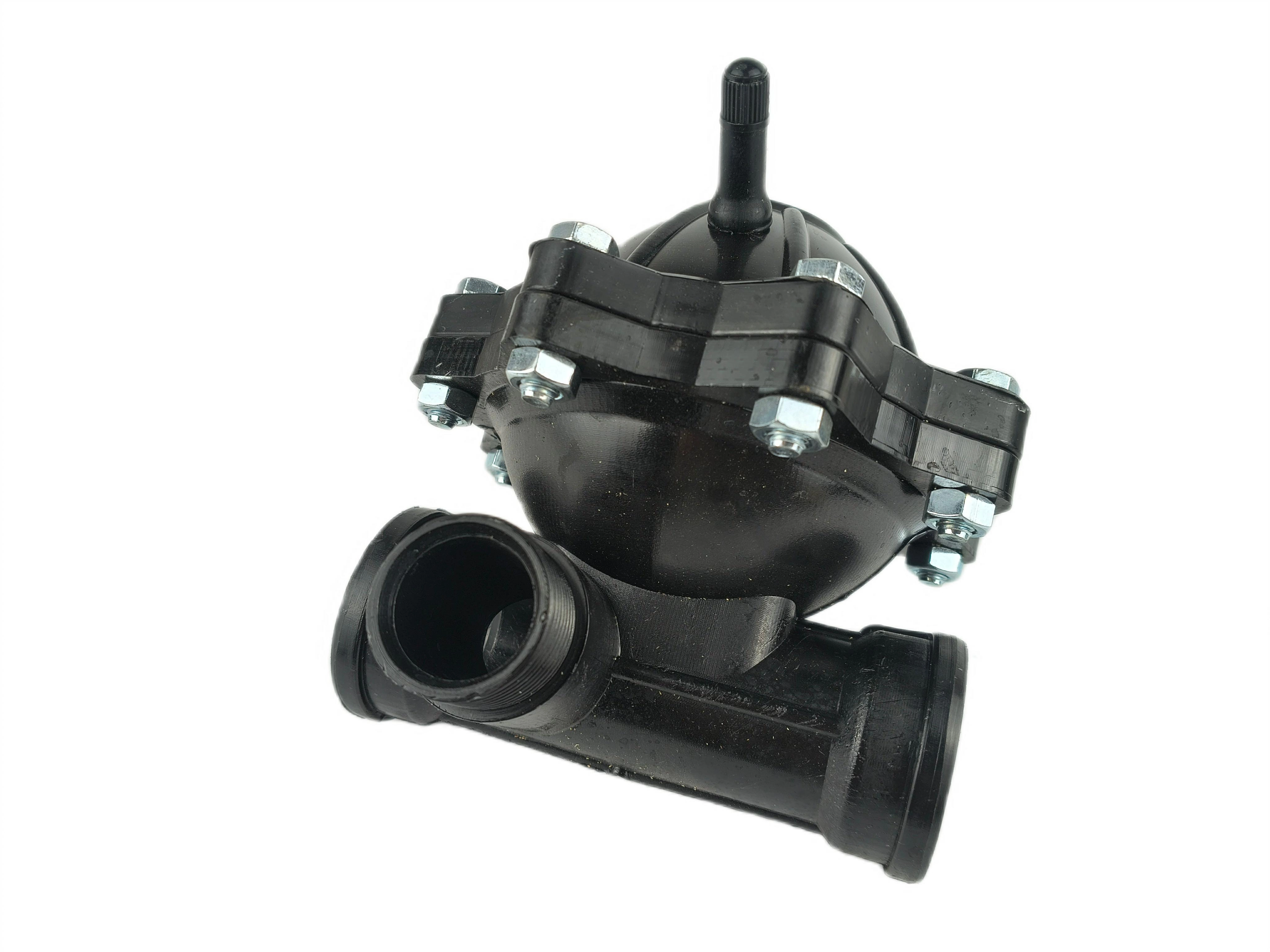

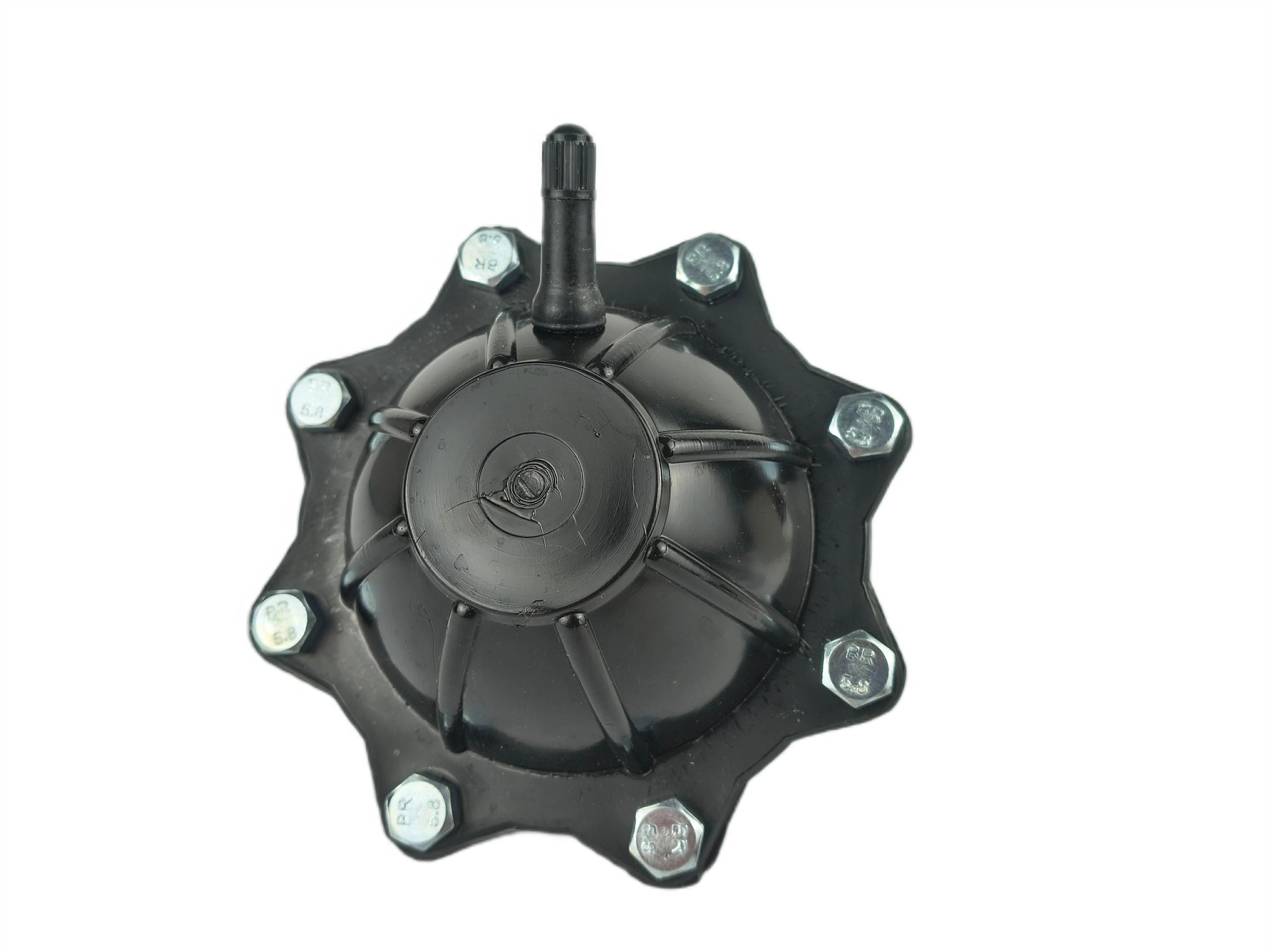

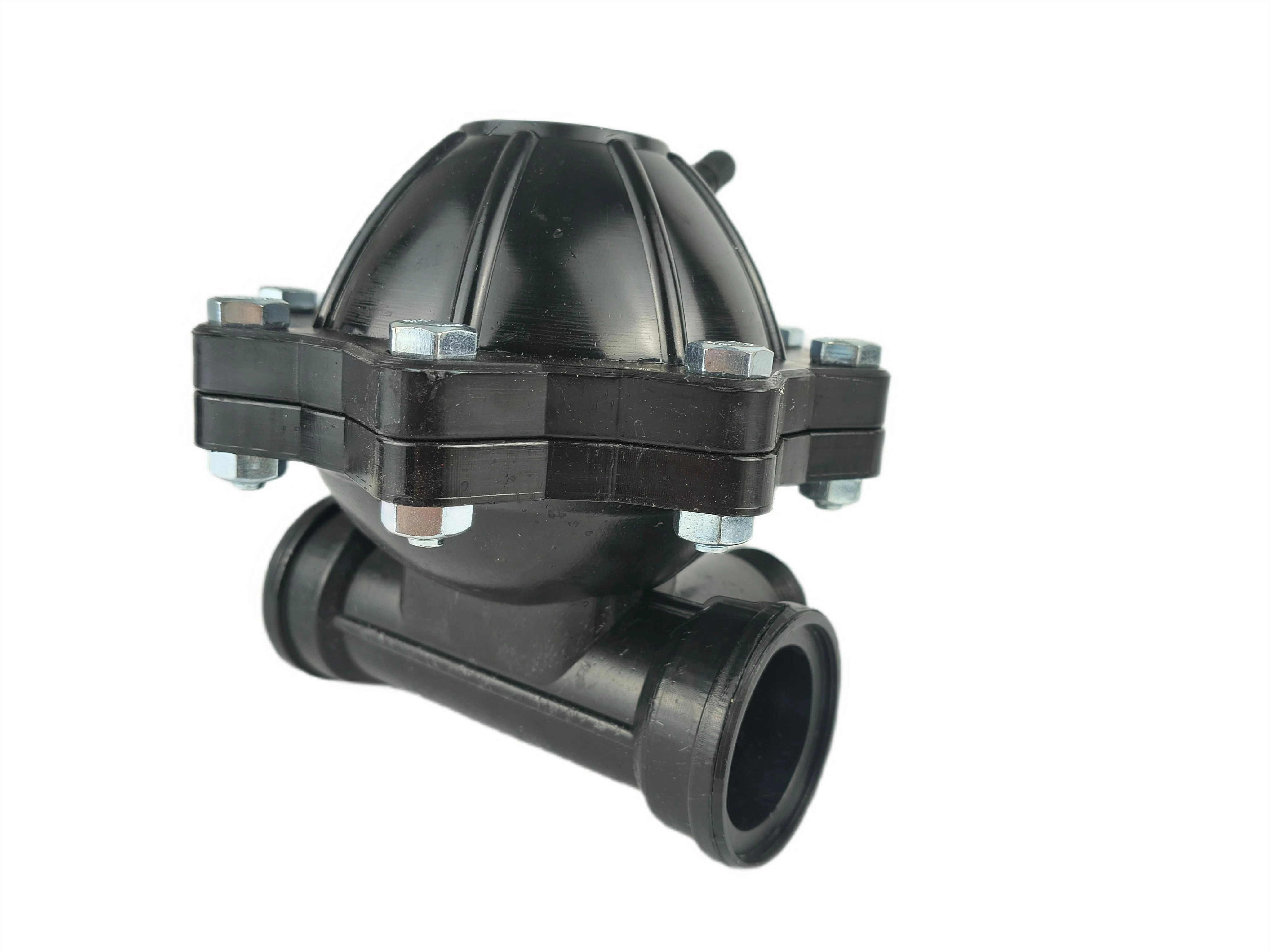

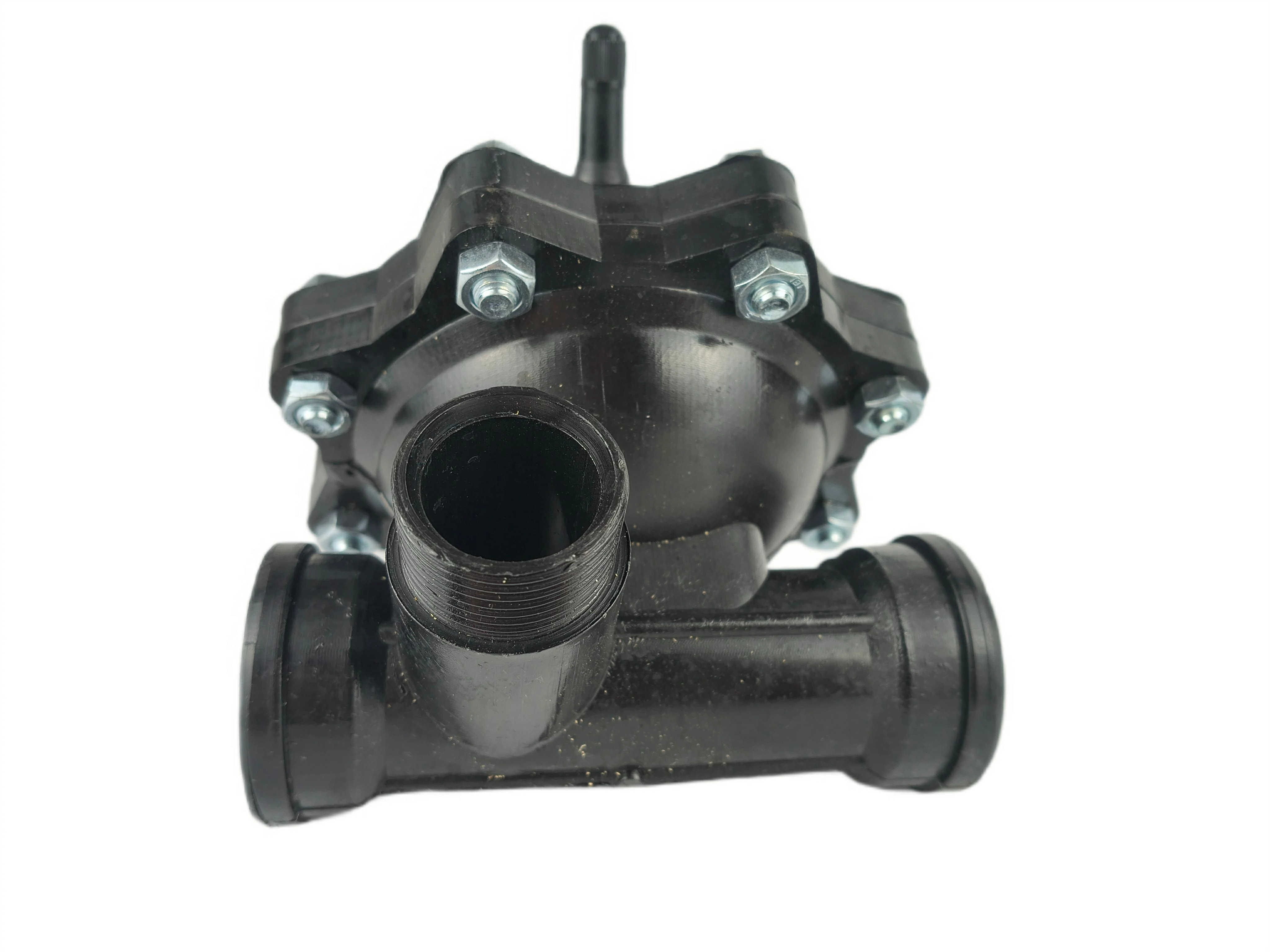

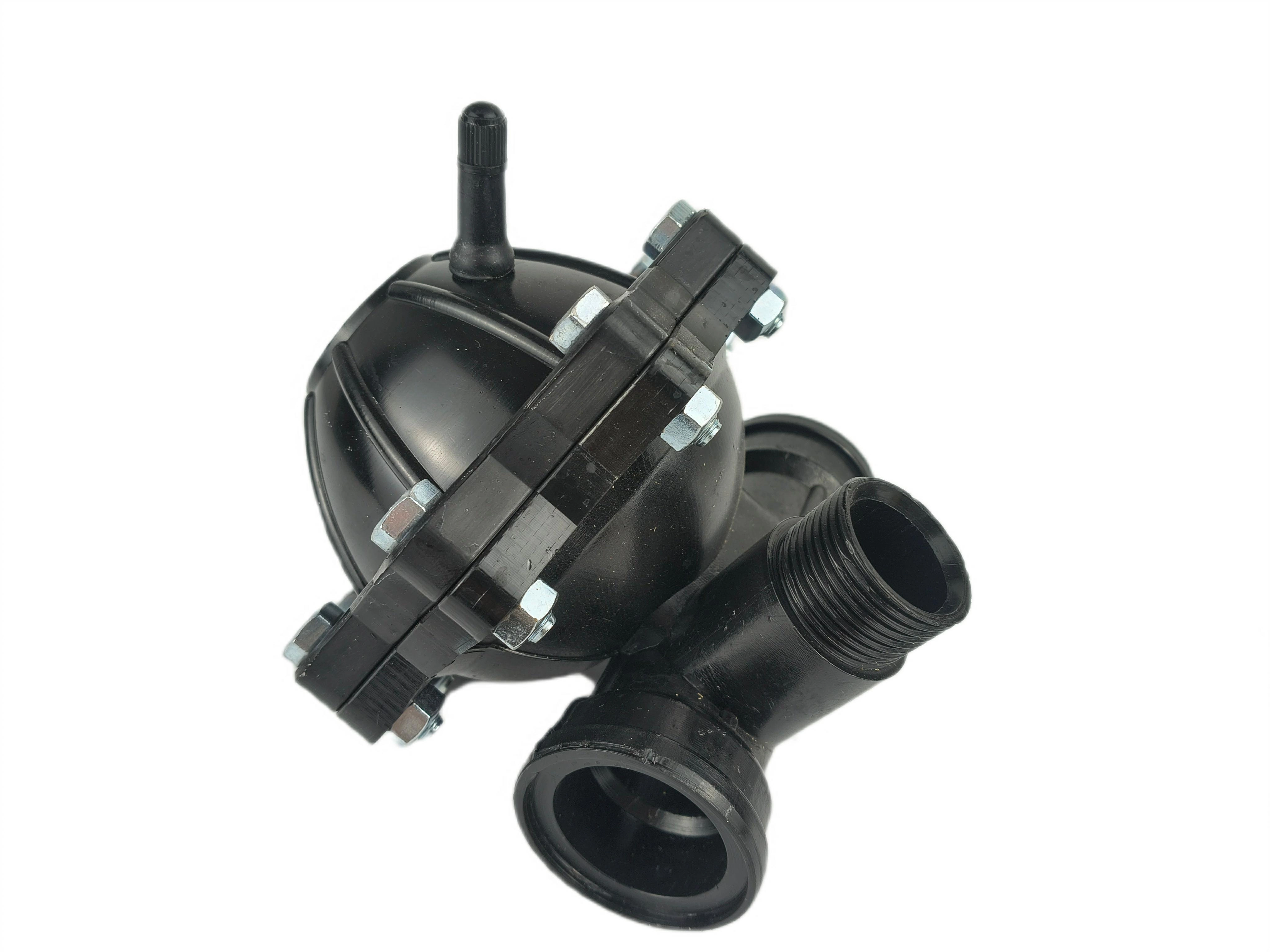

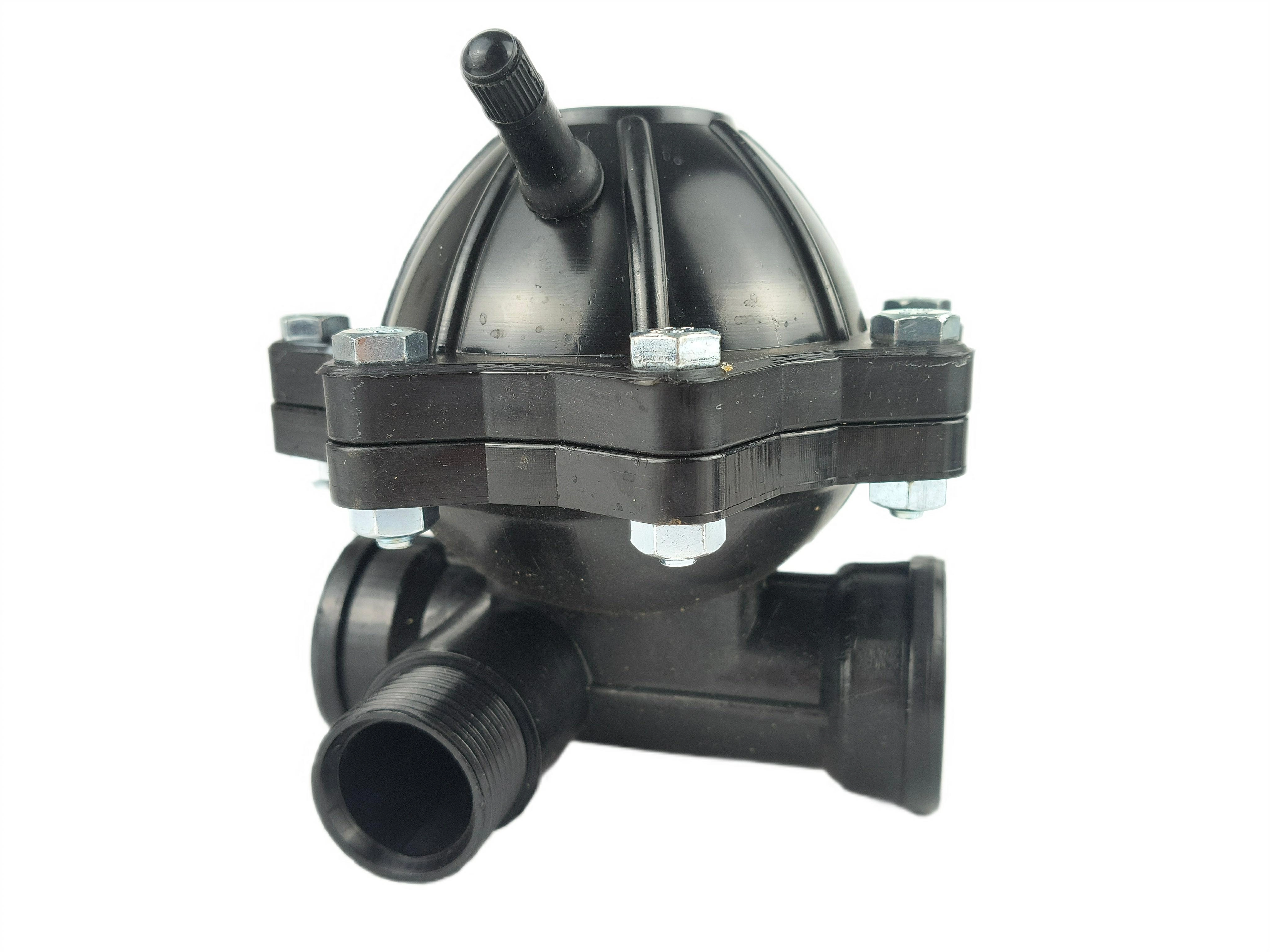

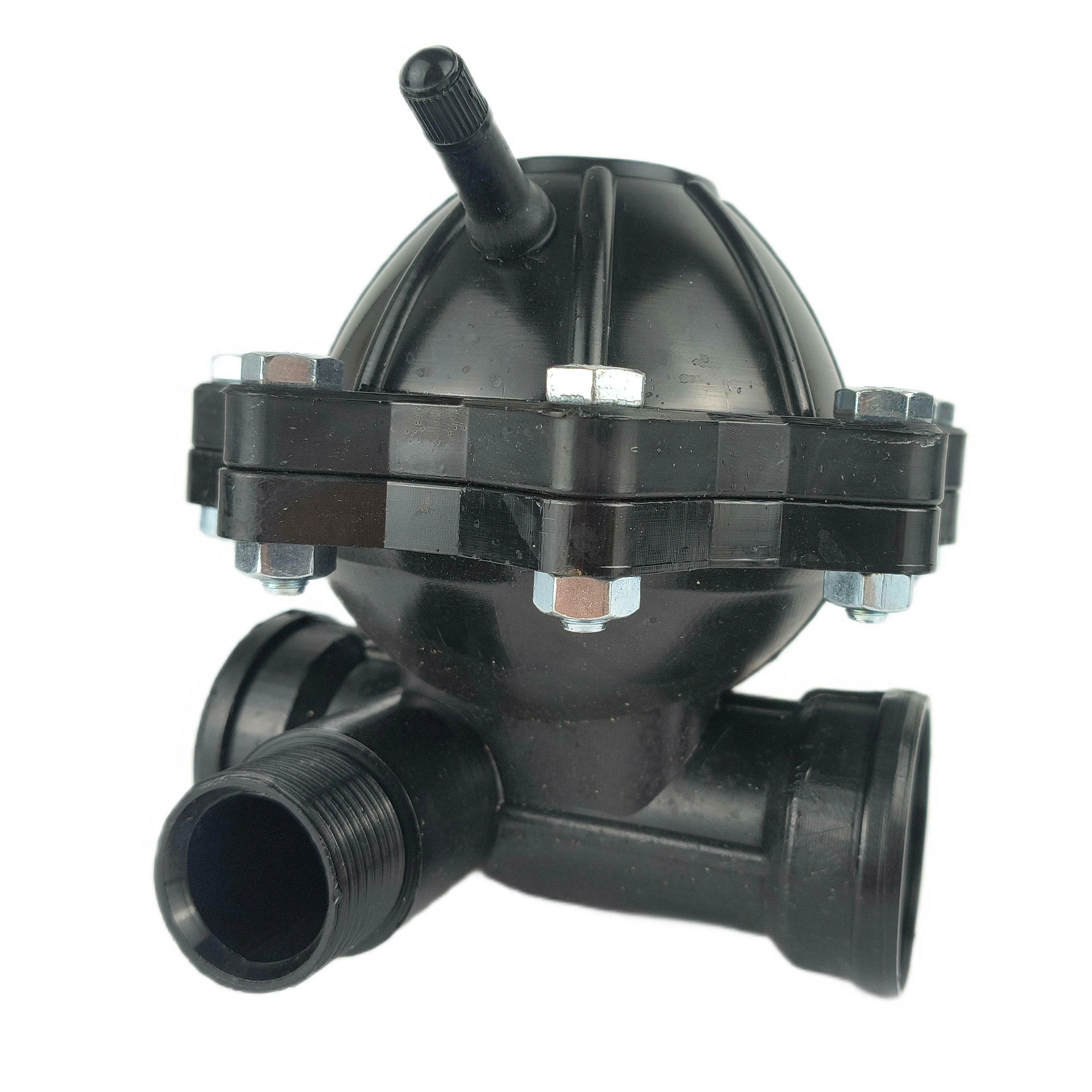

Kolektor Górny Pompy Biardzki P-120

Kolektor Górny Pompy Biardzki P-120

Kolektor górny jest częścią układu tłocznego pompy opryskiwacza. Ciecz przemieszczana przez pracujące membrany i zawory trafia do górnej części pompy, skąd jest kierowana dalej do przewodów, rozdzielacza i instalacji roboczej opryskiwacza. Zadaniem kolektora jest połączenie poszczególnych sekcji pompy oraz utworzenie szczelnej drogi przepływu cieczy.

Pompa membranowo-tłokowa wytwarza przepływ o charakterze pulsacyjnym. Kolektor współpracujący z powietrznikiem pomaga ograniczyć odczuwalne pulsacje i stabilizować przepływ w układzie. Ma to znaczenie dla równomiernej pracy instalacji oraz poprawnego wskazania ciśnienia na manometrze.

Konieczność wymiany kolektora może wystąpić w przypadku:

• pęknięcia korpusu,
• nieszczelności pomiędzy skręcanymi częściami,
• uszkodzenia lub zużycia gwintów przyłączy,
• odkształcenia powierzchni uszczelniających,
• uszkodzenia króćca albo zaworu powietrznika,
• wycieku cieczy pojawiającego się w górnej części pompy.

Przed wymianą warto dokładnie ustalić miejsce nieszczelności. Wyciek widoczny przy kolektorze nie zawsze oznacza pęknięcie jego korpusu. Przyczyną mogą być również zużyte uszczelnienia, poluzowane śruby, niewłaściwie zamontowane zawory lub uszkodzone powierzchnie współpracujących części.

Podczas doboru należy sprawdzić:

• oznaczenie pompy – P-120,
• kształt i konstrukcję starego kolektora,
• rozmieszczenie przyłączy,
• rodzaj i średnice gwintów,
• liczbę oraz położenie śrub mocujących,
• sposób połączenia z powietrznikiem,
• stan zaworów i uszczelnień pompy.

Przed rozpoczęciem montażu pompę należy zatrzymać, usunąć ciśnienie z instalacji oraz dokładnie wypłukać z pozostałości cieczy roboczej. Powierzchnie przylegania powinny być czyste i pozbawione resztek starych uszczelnień. Śruby łączące części kolektora należy dokręcać równomiernie, aby nie powodować przekoszenia lub miejscowego przeciążenia korpusu.

Po wykonaniu naprawy warto przeprowadzić próbę pompy z użyciem czystej wody. Pozwala to sprawdzić szczelność przyłączy, pracę powietrznika oraz stabilność ciśnienia bez wprowadzania środka ochrony roślin do ewentualnie nieszczelnego układu.

Kompletny kolektor 4039-08-KPL umożliwia wymianę całego górnego zespołu pompy P-120 bez konieczności pozostawiania uszkodzonego korpusu lub zużytych połączeń starego elementu.
