Ładowacz hydrauliczny widłowy na przód ciągnika

Ładowacz hydrauliczny widłowy na przód ciągnika

Opis

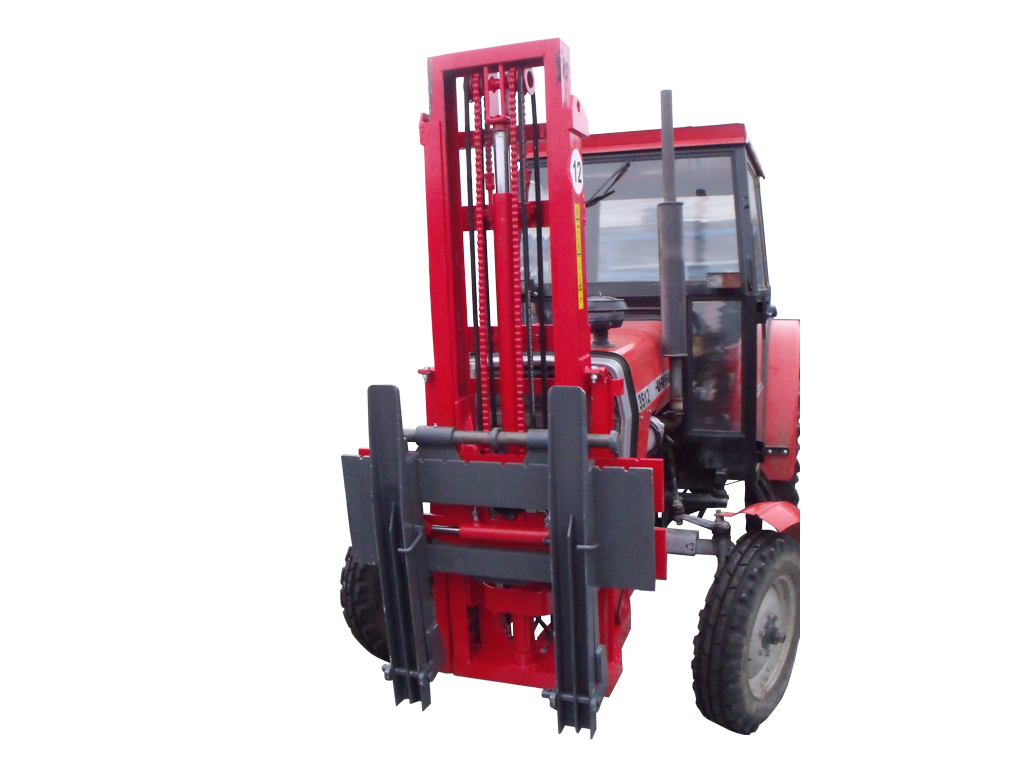

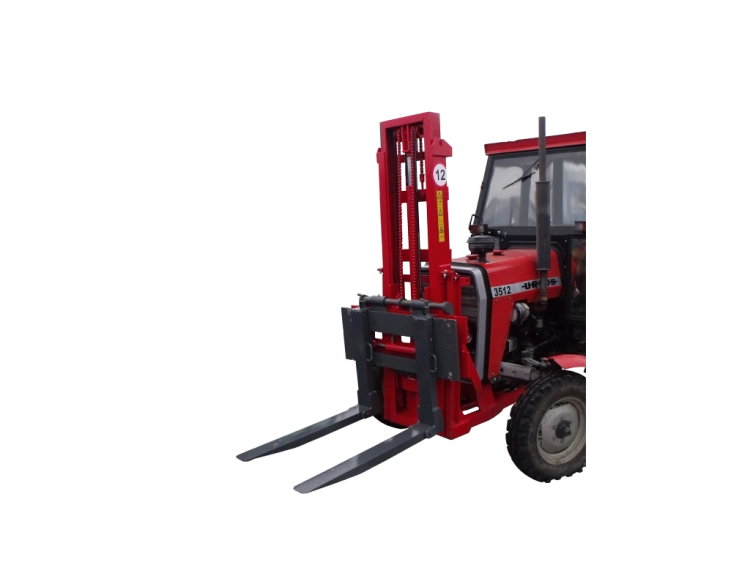

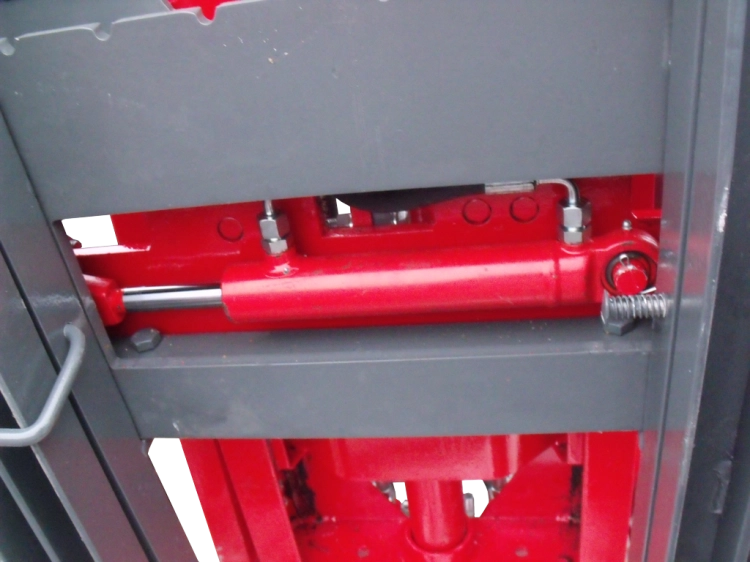

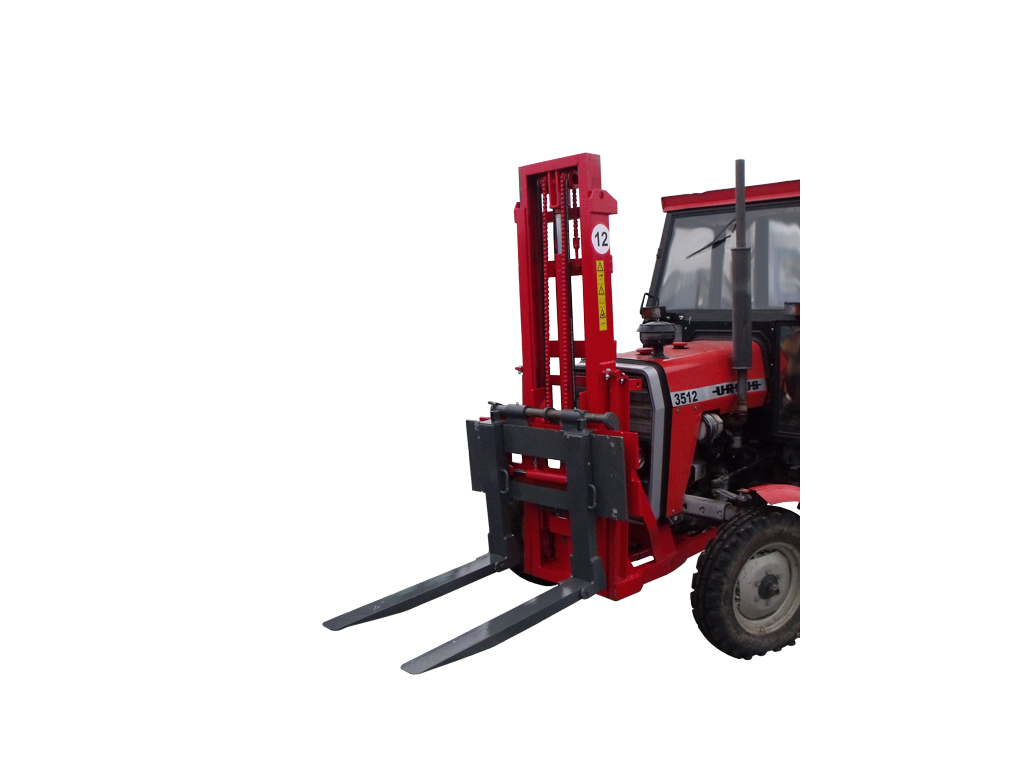

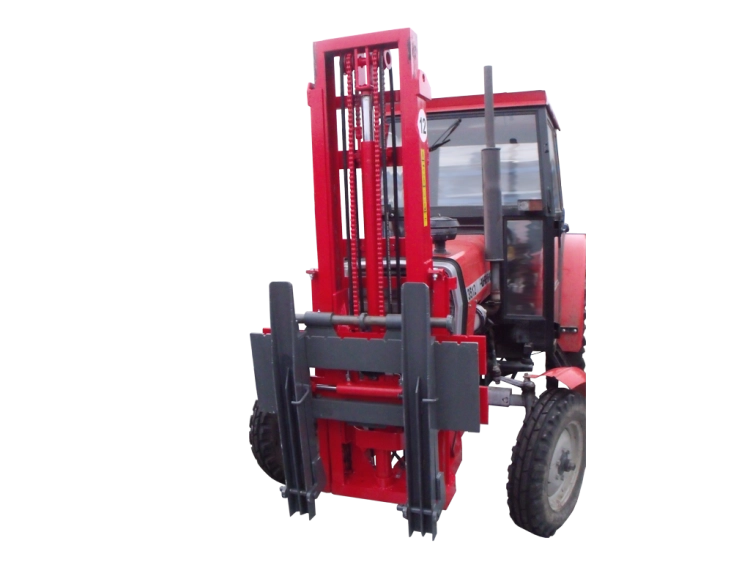

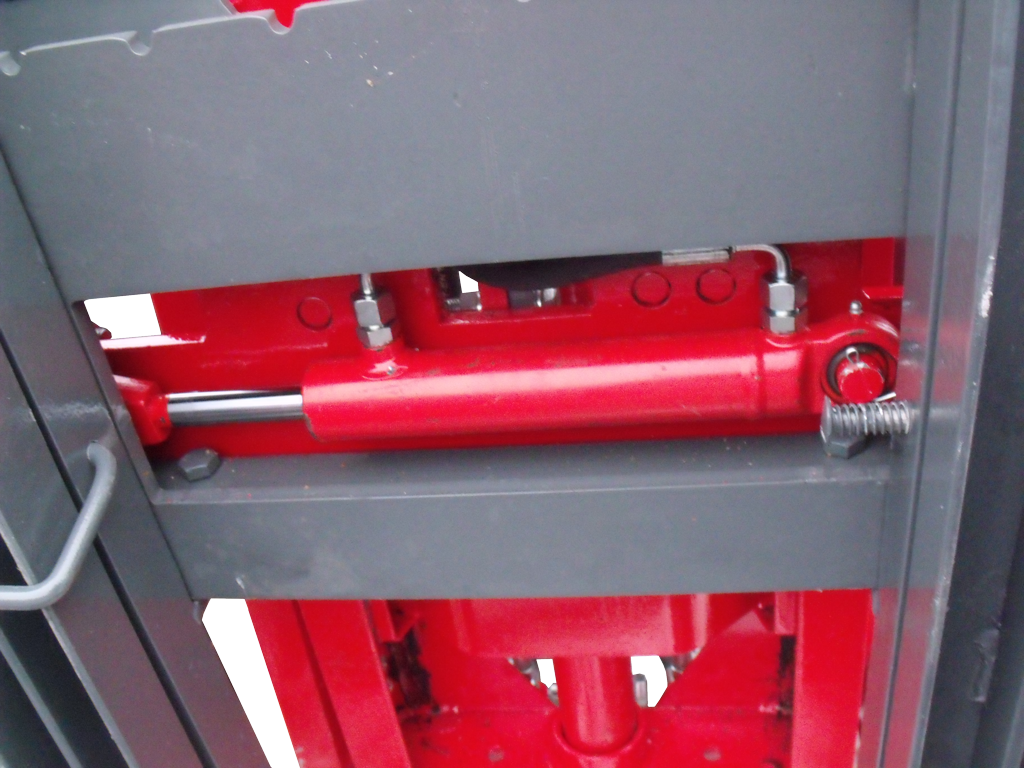

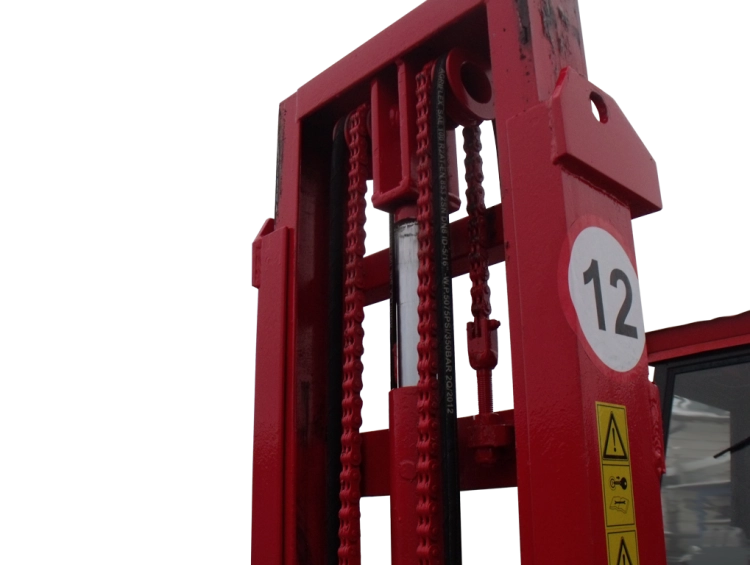

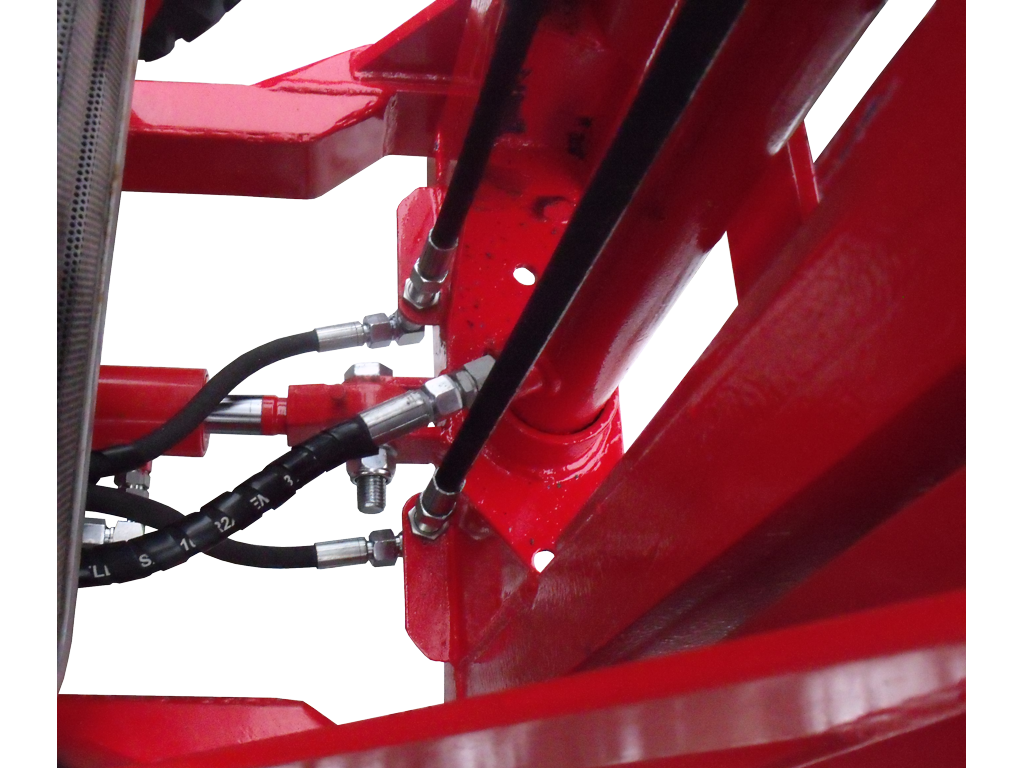

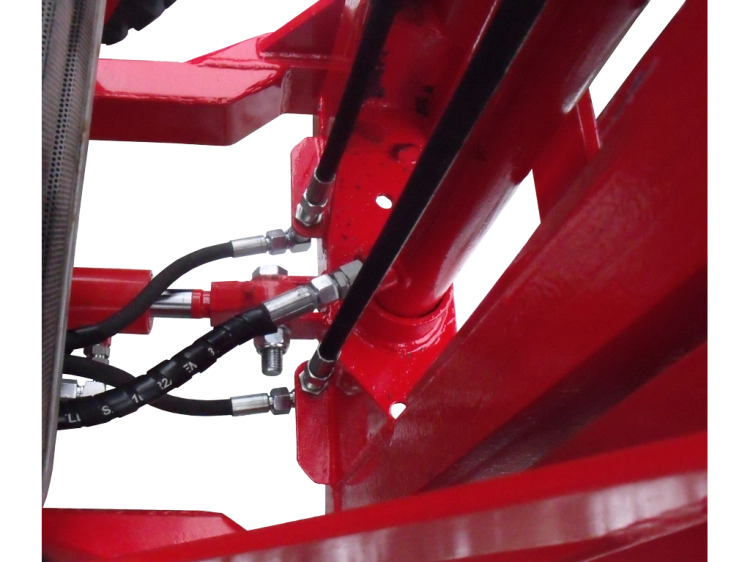

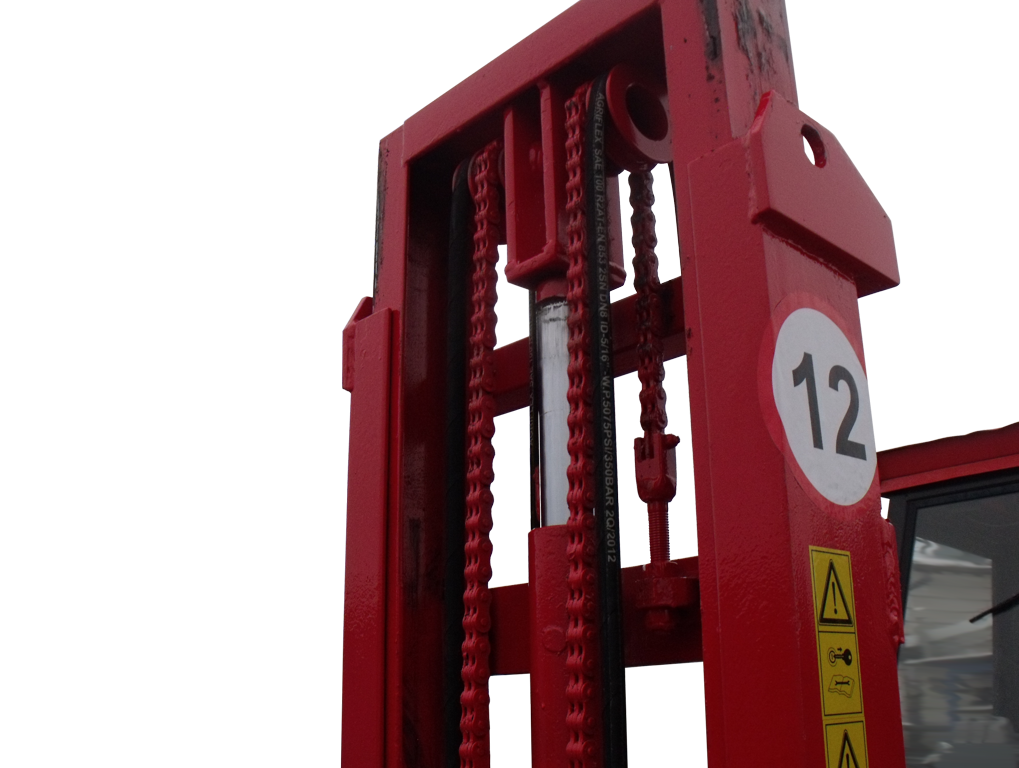

Ładowacz hydrauliczny widłowy montowany na ciągniku służy do załadunku i wyładunku towarów umieszczonych w skrzyniopaletach, paletach i pojemnikach oraz do transportu tych towarów na niewielkie odległości. Transport może się odbywać po terenie nieutwardzonym. Ładowacz jest maszyną zawieszaną na trójpunktowym układzie zawieszenia (TUZ), przeznaczoną do ciągników klasy 0,6 ÷ 0,9T. Mocowany jest na wsporniku osi przedniej ciągnika posiadającego wyjście na hydraulikę zewnętrzną (siłownik jednostronnego działania). Maksymalna wysokość podnoszenia wynosi 2,4 m, a maksymalny udźwig ładowacza to 700 kg. Ładowacz hydrauliczny widłowy składa się z dwóch zasadniczych zespołów: mechanizmu podnoszenia i ramy ładowacza. W skład mechanizmu podnoszenia wchodzą: prowadnica zewnętrzna, wewnętrzna, płyta widłaka, widły podbierające, cylinder nurnikowy i linka podnoszenia. W skład ramy wchodzą: konstrukcja stalowa ramy, wsporniki (lewy i prawy) i cylinder tłokowy dwustronnego działania. Elementy do montażu instalacji hydraulicznej dostarczane są oddzielnie. Do odchylania prowadnicy służy cylinder tłokowy zamocowany poziomo w dolnej części ramy. Zasada działania wszystkich typów ładowaczy jest taka sama. Różnią się one jedynie sposobem mocowania do wspornika osi przedniej ciągnika, podłączeniem rozdzielacza do zewnętrznego układu hydraulicznego oraz długością przewodu hydraulicznych.

Parametry techniczne:
