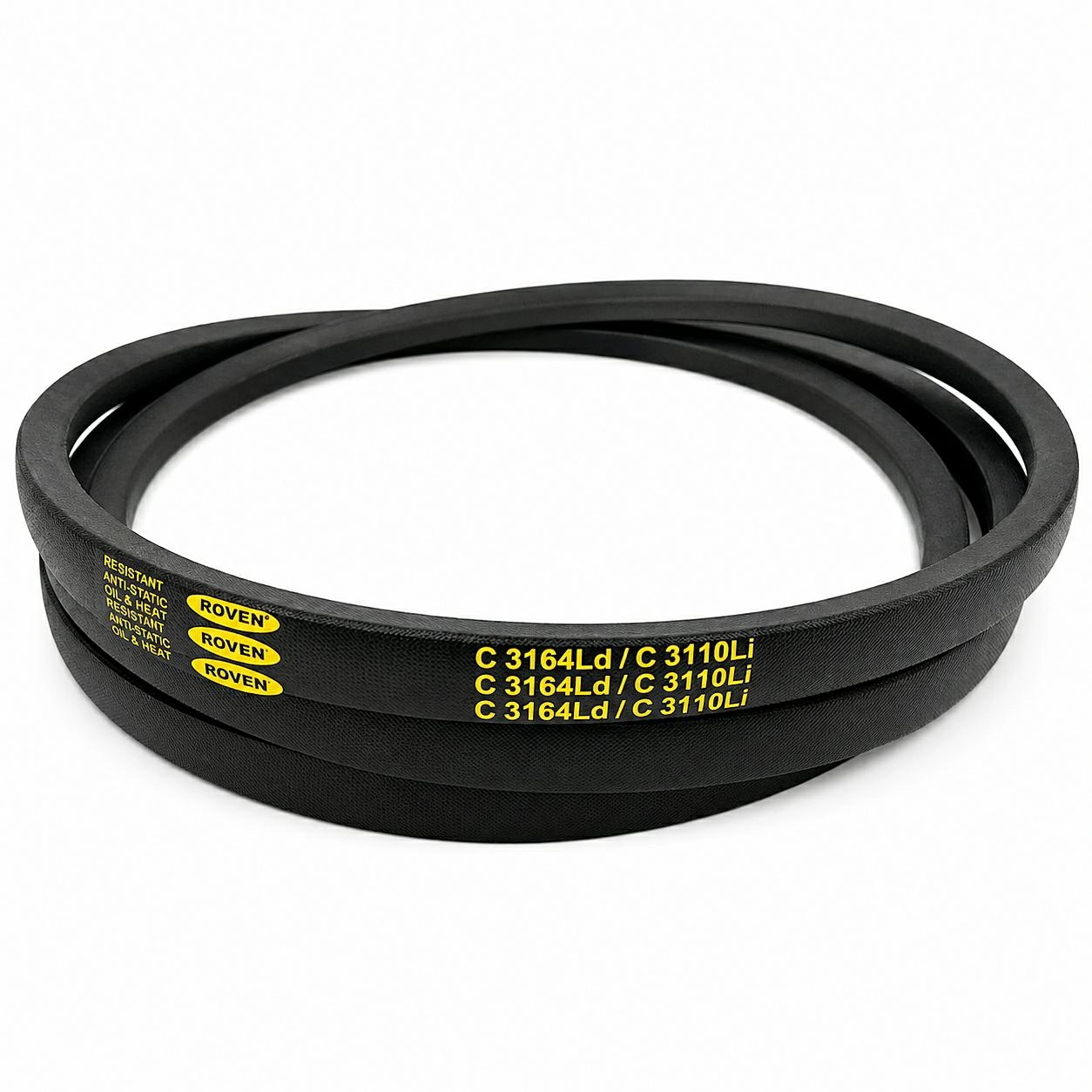

Pas Klinowy do Bizona C 3164 ROVEN C-3164 22x3110

Pas Klinowy do Bizona C 3164 ROVEN C-3164 22x3110

Pas C-3164 jest klasycznym pasem klinowym przeznaczonym do przekazywania momentu obrotowego pomiędzy kołami pasowymi. Napęd przenoszony jest przede wszystkim przez boczne powierzchnie pasa współpracujące z rowkiem koła. Z tego powodu prawidłowy profil jest równie ważny jak odpowiednia długość.

Profil C ma szerokość górną 22 mm i wysokość 14 mm. Pas powinien współpracować z kołem wykonanym dla tego profilu. Zastosowanie zbyt wąskiego pasa powoduje jego zbyt głębokie osadzenie w rowku, natomiast zbyt szeroki profil może nie oprzeć się prawidłowo na powierzchniach roboczych koła.

JAK CZYTAĆ OZNACZENIE C-3164?

Liczba 3164 określa długość roboczą Ld, a nie długość mierzoną po wewnętrznej stronie pasa. Ten sam produkt może być opisany na różne sposoby:

• 3110 Li – długość wewnętrzna,

• 3164 Ld – długość robocza,

• 3200 La – długość zewnętrzna.

Wszystkie trzy wartości dotyczą tego samego paska, ale są mierzone w innych miejscach jego przekroju. Z tego powodu pas opisany jako 22 × 3110 może odpowiadać oznaczeniu C-3164, jeżeli liczba 3110 odnosi się do długości wewnętrznej Li.

Przy porównywaniu ofert trzeba zawsze sprawdzić symbol znajdujący się przy długości. Sama wartość liczbowa bez oznaczenia Li, Ld lub La może prowadzić do wyboru niewłaściwego rozmiaru.

PRAKTYCZNY DOBÓR DO MASZYNY

Przed zamówieniem najlepiej odczytać pełne oznaczenie z dotychczasowego pasa. Jeżeli nadruk jest nieczytelny, należy sprawdzić wymagany profil w katalogu części maszyny i porównać długość z dokumentacją techniczną.

Nie należy dobierać pasa wyłącznie na podstawie jego obwodu zmierzonego luźną miarą. Zużyty element może być rozciągnięty, a wynik pomiaru zależy od miejsca prowadzenia taśmy po przekroju. Najważniejsze są:

• profil C,

• szerokość 22 mm,

• wysokość 14 mm,

• długość wewnętrzna 3110 mm,

• długość robocza 3164 mm,

• długość zewnętrzna 3200 mm.

Jeżeli w danym napędzie kilka pasów pracuje równolegle, należy sprawdzić stan całego kompletu. Nowy pas może osiadać w rowku inaczej niż elementy zużyte i rozciągnięte, przez co obciążenie nie będzie rozdzielane równomiernie.

Przed montażem warto również skontrolować rowki kół pasowych, ich ustawienie oraz mechanizm napinający. Wytarte powierzchnie, brak współosiowości albo niewłaściwe napięcie mogą powodować poślizg, nagrzewanie i szybkie ścieranie bocznych powierzchni nowego pasa.

Oferta obejmuje jeden nowy pas klinowy ROVEN C-3164 o wymiarach 22 × 14 mm, z długością wewnętrzną 3110 mm, roboczą 3164 mm i zewnętrzną 3200 mm.

Oznaczenia porównawcze

• C-3164

• C 3164

• C3164

• C 3164 Ld

• C 3110 Li

• 22 × 14 × 3110 Li

• 22 × 14 × 3164 Ld

• 22 × 3110

Zastosowanie

• wybrane kombajny Bizon

• maszyny wykorzystujące pas klinowy C-3164

• układy napędowe z kołami pasowymi przeznaczonymi do profilu C 22 × 14 mm
