Przepona Silikonowa P 120 Do Pompy Opryskiwacza

PRZEPONA ROBOCZA POMPY MEMBRANOWEJ P-120

Przepona jest jednym z głównych elementów roboczych pompy membranowej. Podczas obrotu wału pompy tłok wykonuje ruch posuwisto-zwrotny, powodując naprzemienne uginanie przepony. Zmiana objętości komory pozwala na zasysanie cieczy przez zawór ssący, a następnie jej wypychanie do kolektora tłocznego.

Jednocześnie przepona tworzy elastyczną barierę pomiędzy pompowaną cieczą a olejem znajdującym się w korpusie. Dzięki temu środki stosowane podczas oprysku nie powinny mieć kontaktu z łożyskami, wałem, tłokiem oraz pozostałymi elementami mechanizmu napędowego.

Stan przepony wpływa na szczelność, wydajność i stabilność pracy pompy. Pęknięcie, przetarcie albo trwałe odkształcenie może prowadzić do spadku wydajności, nierównego ciśnienia oraz mieszania cieczy roboczej z olejem.

Objawy możliwego uszkodzenia przepony

Do objawów, które mogą wskazywać na uszkodzenie jednej lub obu przepon roboczych, należą:

• mleczny lub szary kolor oleju,

• zwiększanie się poziomu cieczy w zbiorniku oleju,

• niewyjaśnione ubywanie oleju,

• spadek wydajności pompy,

• trudności z uzyskaniem ciśnienia,

• nierówne wskazania manometru,

• nadmierne pulsowanie strumienia,

• wycieki w obrębie głowicy,

• pęknięcia, przetarcia lub wybrzuszenia widoczne po rozebraniu pompy.

Powyższe objawy mogą mieć również inne przyczyny, na przykład nieszczelność przewodu ssącego, zużyte zawory lub niedrożny filtr. Po wykryciu emulsji olejowo-wodnej pracę pompy należy jednak przerwać, aby ciecz robocza nie uszkodziła jej mechanizmu.

Dwie przepony robocze i jedna sztuka w ofercie

Według katalogu części pompy P-120 w jej konstrukcji znajdują się dwie przepony robocze. Oddzielnym elementem jest przepona powietrznika, której nie należy mylić z oferowaną częścią.

Cena w tej ofercie dotyczy jednej sztuki. Przy remoncie należy sprawdzić stan obu przepon. Jeśli jedna została uszkodzona wskutek zużycia, starzenia materiału albo kontaktu z nieodpowiednią cieczą, druga mogła pracować w takich samych warunkach.

Materiał i odporność chemiczna

Oferowany wariant został wykonany z silikonu. Materiał ten zachowuje elastyczność potrzebną do wielokrotnego uginania podczas pracy pompy.

Odporność przepony należy jednak zawsze odnieść do konkretnego preparatu. Określenie „silikonowa” nie oznacza automatycznej zgodności ze wszystkimi środkami ochrony roślin, nawozami płynnymi, rozpuszczalnikami i dodatkami. Przed zastosowaniem nietypowej cieczy trzeba sprawdzić informacje producenta preparatu oraz pompy.

Na rynku znajdują się również podobne przepony P-120 wykonane z poliuretanu lub innych tworzyw. Samego materiału nie należy rozpoznawać wyłącznie po białym albo półprzezroczystym kolorze.

Kontrola przed zakupem

Przed zamówieniem warto porównać z wymontowanym elementem:

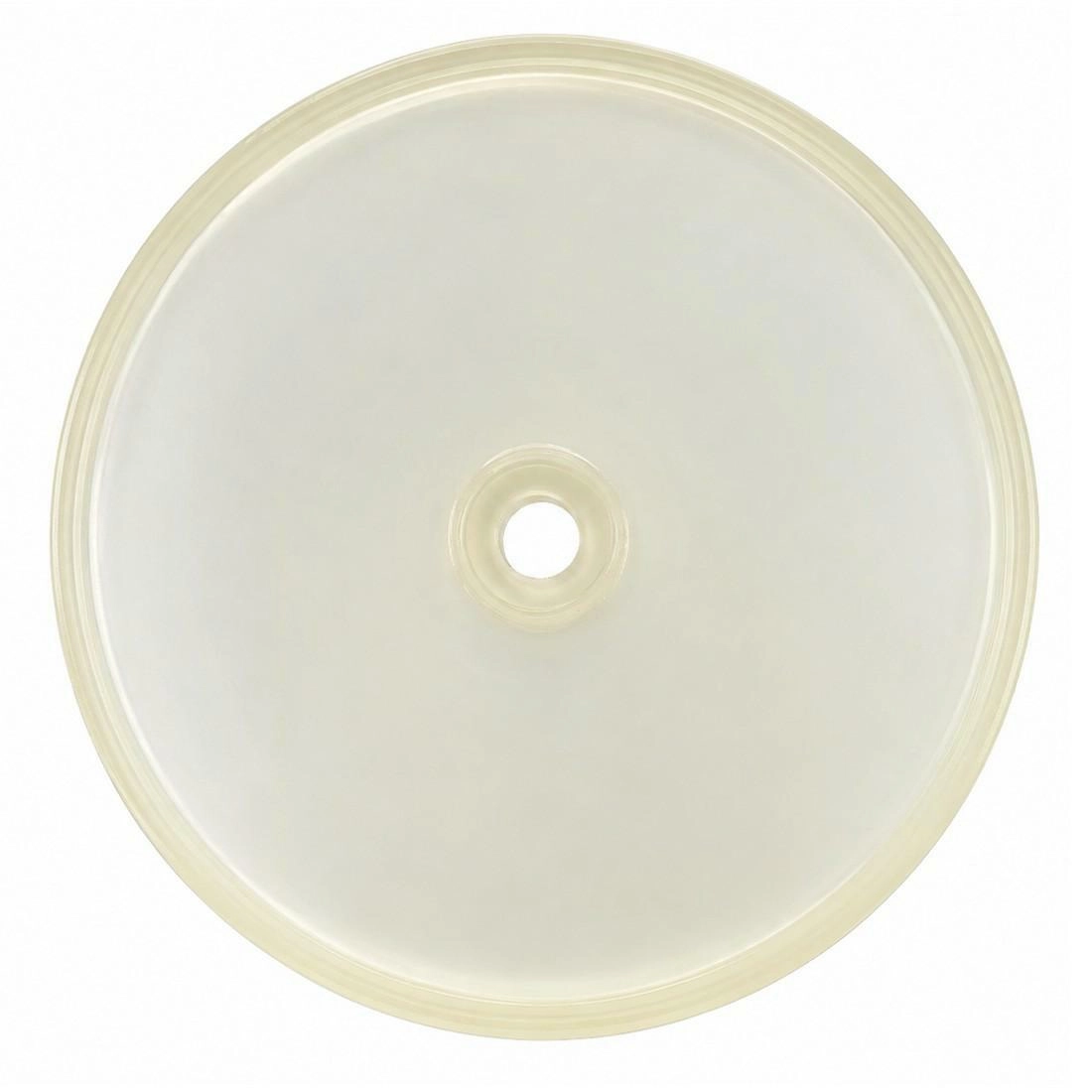

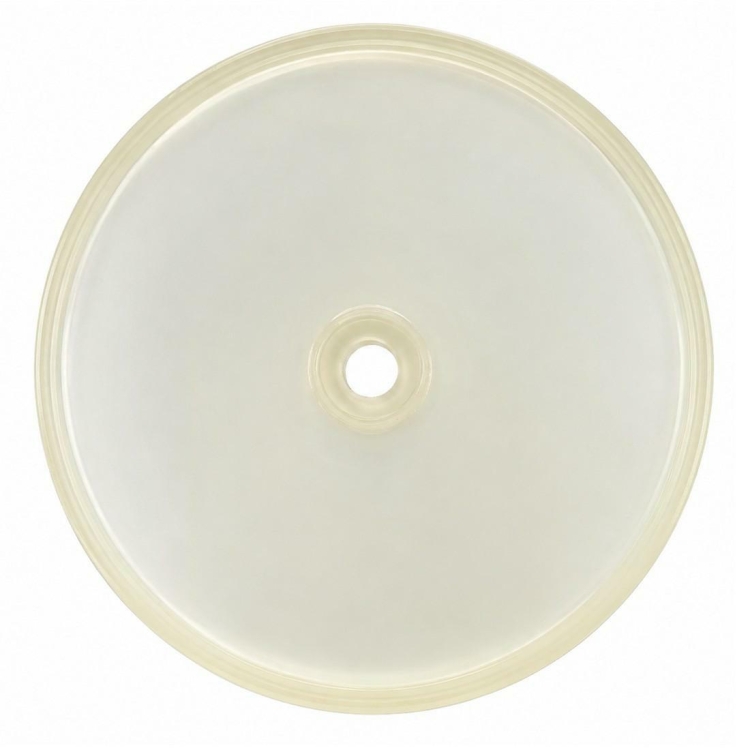

✅ średnicę zewnętrzną – 123 mm,

✅ średnicę otworu centralnego – 10 mm,

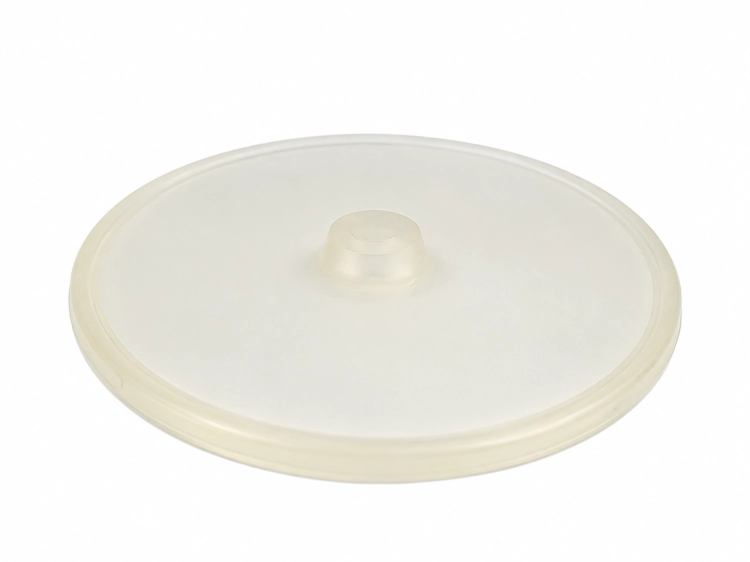

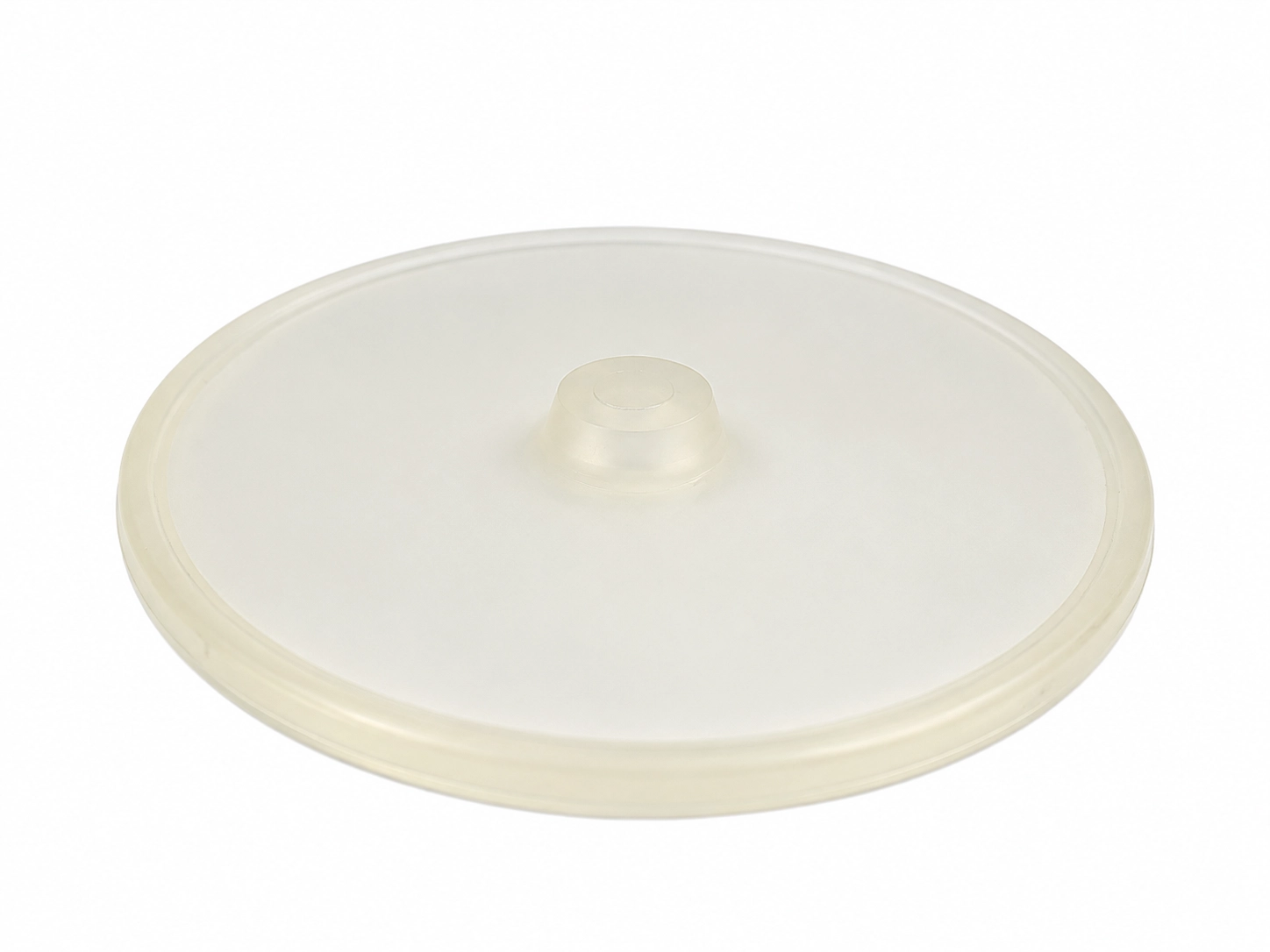

✅ wysokość i kształt centralnego mocowania,

✅ wysokość przepony wraz z kołnierzem – 8 mm,

✅ profil oraz szerokość kołnierza obwodowego,

✅ oznaczenie i wersję pompy,

✅ numer katalogowy starej części,

✅ materiał przepony wymagany dla stosowanych preparatów.

Kołnierz nie może być zbyt luźny ani ściskany w nieprzewidziany sposób. Nawet niewielka różnica średnicy, grubości lub kształtu mocowania może uniemożliwić prawidłowe uszczelnienie głowicy.

Wskazówki dotyczące wymiany

Przed rozebraniem pompy należy wyłączyć napęd WOM, usunąć ciśnienie z instalacji, opróżnić układ i dokładnie przepłukać go czystą wodą. Podczas pracy trzeba stosować środki ochrony odpowiednie do wcześniej używanego preparatu.

Po zdjęciu głowicy należy skontrolować:

• powierzchnię tłoka i docisku przepony,

• gniazdo kołnierza,

• stan zaworów ssących i tłocznych,

• uszczelnienia głowicy,

• stan oleju,

• drugą przeponę roboczą.

Powierzchnie mocujące powinny być czyste i pozbawione ostrych krawędzi. Przepony nie należy skręcać, nacinać ani silnie rozciągać podczas zakładania.

Jeżeli do oleju przedostała się ciecz robocza, samo założenie nowej przepony nie jest wystarczające. Zanieczyszczony olej należy usunąć, a pompę napełnić właściwym olejem w ilości przewidzianej przez jej instrukcję. Podczas napełniania trzeba również odpowietrzyć przestrzeń pomiędzy tłokami i przeponami.

Po naprawie zaleca się pierwsze uruchomienie przy niewielkich obrotach i bez ciśnienia roboczego. Następnie należy sprawdzić poziom oleju, szczelność głowic oraz równomierność pracy pompy.

Oznaczenia i numery porównawcze

• 035E-20647

• 4329-08-016

• 432908016

• P-120

• P120

W nowszym wykazie części pompy P-120 pozycja „przepona” występuje również pod numerem 3290-05-031. Przed użyciem numeru porównawczego należy jednak sprawdzić wersję pompy, materiał oraz wszystkie wymiary elementu.

Zawartość oferty

• 1 × silikonowa przepona robocza do pompy P-120

Oferta nie obejmuje drugiej przepony, śruby dociskowej, zaworów, uszczelnień, oleju ani pozostałych części pompy, jeżeli nie zostały one osobno wymienione.
