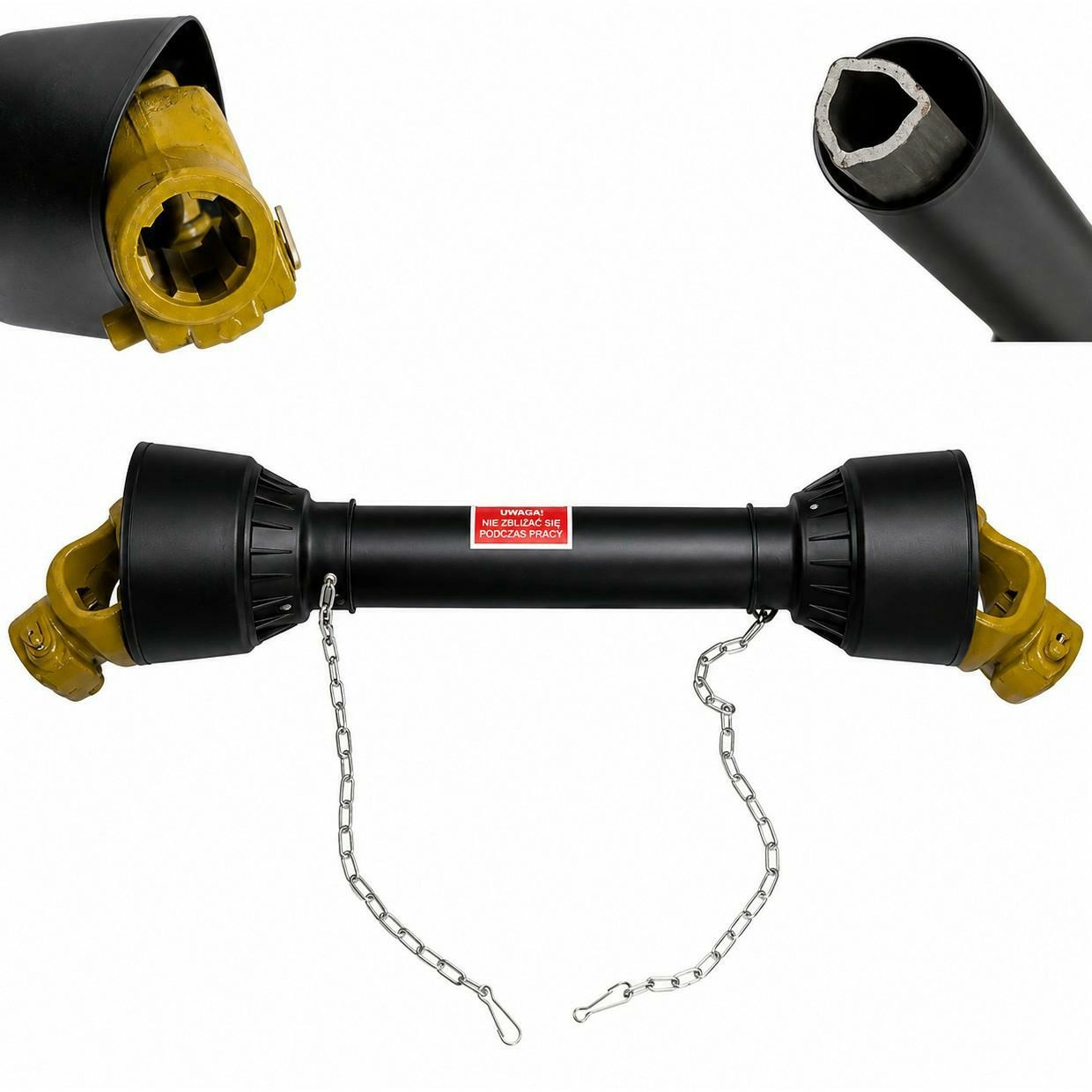

Wałek WOM Przekaźnika Mocy TRÓJKĄT 120 cm Krzyżak 27x74,5 500Nm 1 3/8" Z6

Przejdź do sekcji Opinie

Standardowy wałek przegubowo-teleskopowy WOM przeznaczony do przekazywania napędu z ciągnika na współpracującą maszynę rolniczą. Wał ma długość całkowitą 120 cm w stanie złożonym, profil trójkątny oraz standardowe zakończenia 1 3/8″ Z6 po obu stronach.

Model przenosi maksymalny moment obrotowy 500 Nm, a jego moc nominalna wynosi 45 KM. Krzyżaki 27 × 74,5 mm umożliwiają pracę przy zmiennym położeniu ciągnika i maszyny.

Przejdź do pełnego opisu

299,25 zł

bez VAT

Czas wysyłki: 24 godziny

Ilość

szt.

Dostępność:

duża ilość

Dodaj do ulubionych

Zamów telefonicznie: +48 883 864 904

Opis

Wałek WOM Przekaźnika Mocy TRÓJKĄT 120 cm Krzyżak 27x74,5 500Nm 1 3/8" Z6

Wałek WOM tworzy mechaniczne połączenie pomiędzy wałkiem odbioru mocy ciągnika a wałkiem przyjęcia mocy maszyny. Dwa przeguby krzyżakowe pozwalają przekazywać moment obrotowy również wtedy, gdy osie ciągnika i maszyny nie znajdują się idealnie w jednej linii.

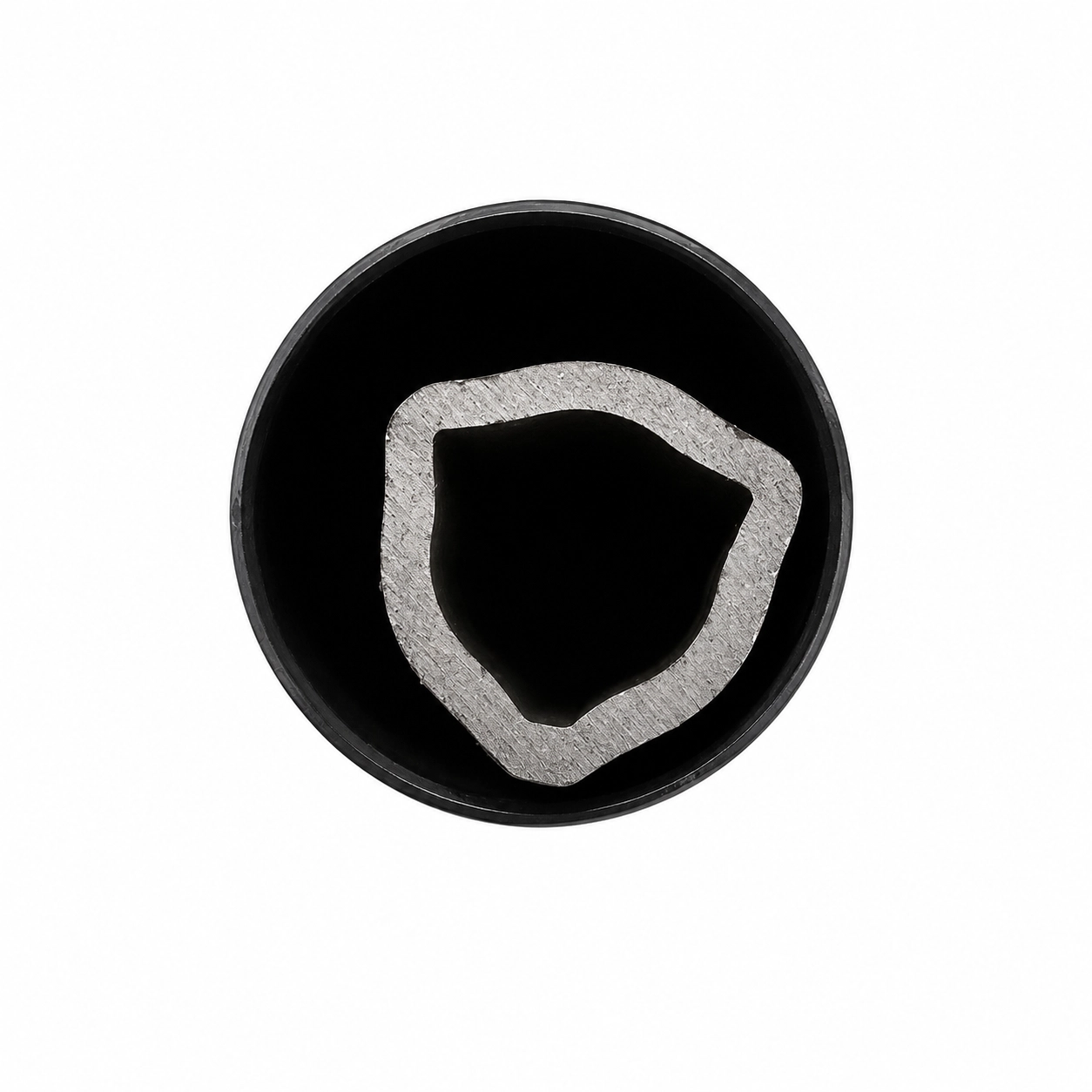

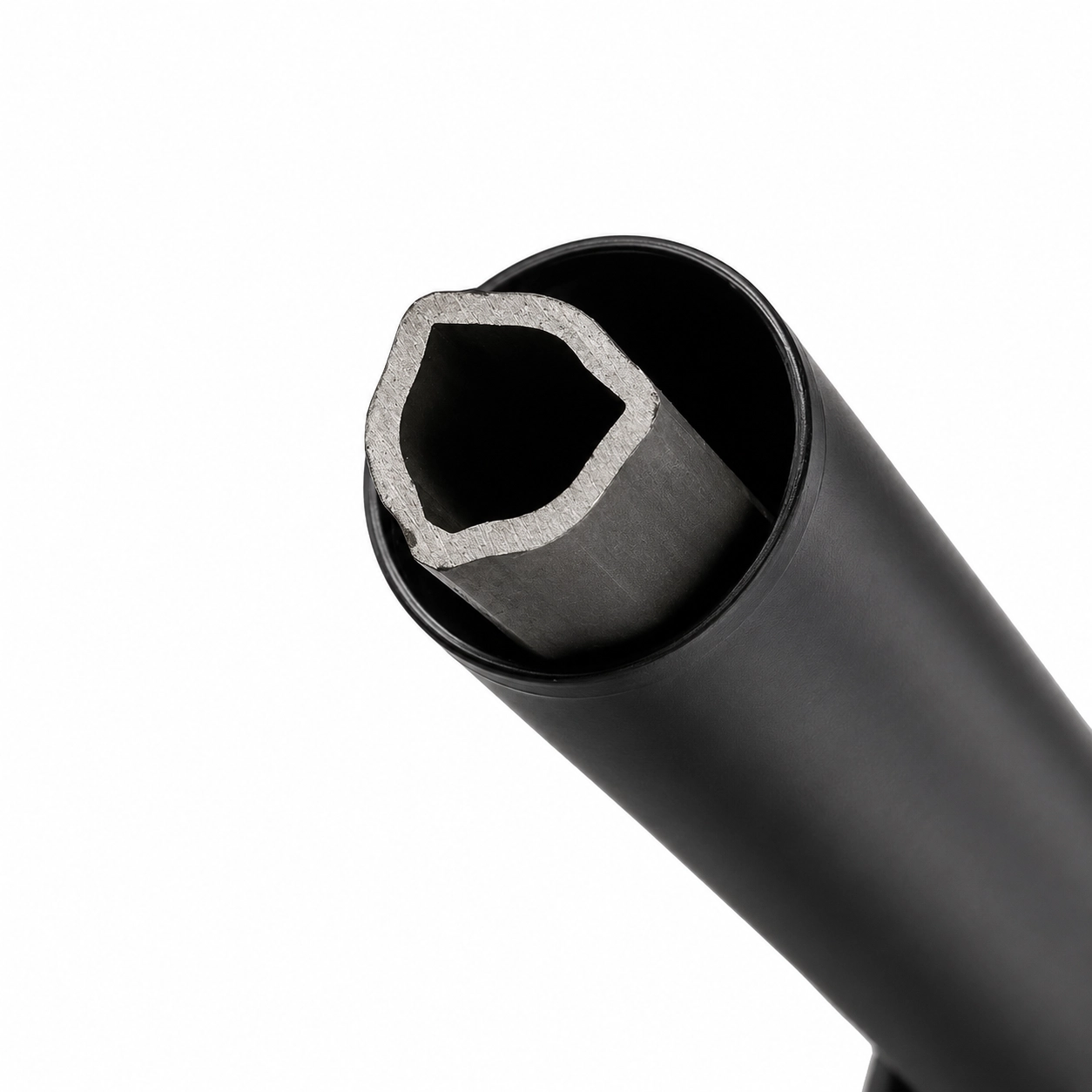

Trójkątne rury tworzą połączenie teleskopowe. Profil przenosi moment obrotowy, a jednocześnie umożliwia zmianę długości wałka podczas podnoszenia, opuszczania oraz ruchu maszyny względem ciągnika. Rury powinny przesuwać się płynnie, bez zacięć i nadmiernego luzu.

Jak prawidłowo rozumieć długość?

Długość 120 cm oznacza długość całkowitą wałka w stanie złożonym. Wymiar używany przy dokładnym doborze wałów WOM jest często mierzony pomiędzy osiami krzyżaków. Dla tego modelu wynosi on około 97,4–97,5 cm.

Wymiary 122 × 13 × 13 cm opisują gabaryt produktu lub wymiar transportowy i nie powinny być utożsamiane z odległością pomiędzy punktami napędowymi ciągnika i maszyny.

Przed zakupem najlepiej zmierzyć odległość pomiędzy końcówką WOM ciągnika a wałkiem wejściowym maszyny w najkrótszym i najdłuższym położeniu układu zawieszenia. Wał musi zachować możliwość skrócenia podczas podnoszenia maszyny, a po wysunięciu jego profile powinny nadal mieć wystarczające wzajemne pokrycie.

Końcówki 1 3/8″ Z6

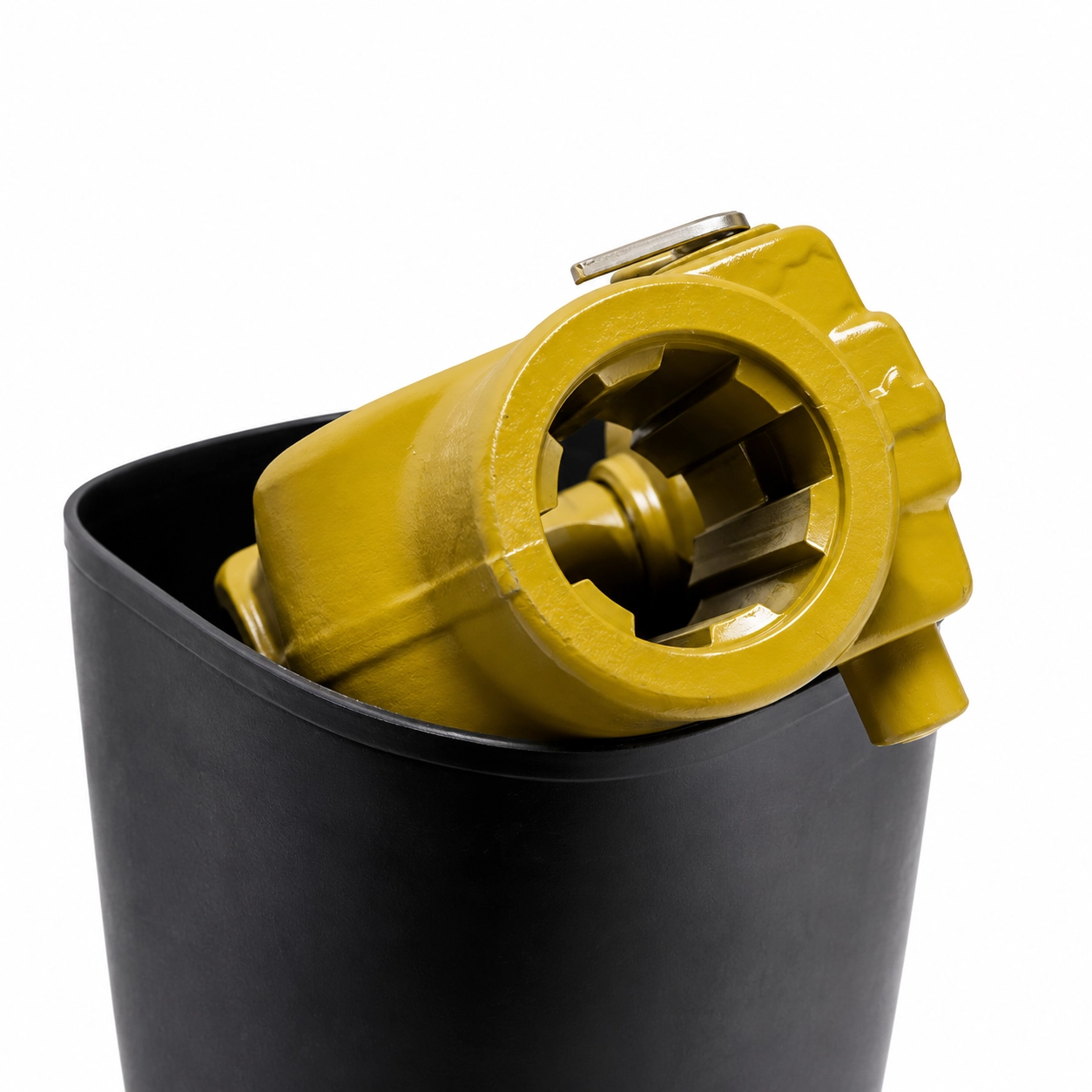

Po obu stronach zastosowano gniazda 1 3/8″ z sześcioma frezami. Jest to często spotykane połączenie w maszynach rolniczych, jednak przed zakupem należy policzyć frezy i sprawdzić średnicę zarówno po stronie ciągnika, jak i maszyny.

Po nasunięciu widełek na wielowypust mechanizm blokujący musi wyraźnie zaskoczyć. Przed uruchomieniem napędu należy sprawdzić ręcznie, czy żadna z końcówek nie może zsunąć się z wałka.

Kąty pracy

Standardowe przeguby tego modelu są przeznaczone do ciągłej pracy przy kącie do 25°. Kąt do 45° dopuszczony jest jedynie chwilowo. Długotrwała praca przy dużym lub nierównym kącie przegubów może powodować drgania, nierównomierne obciążenie oraz przyspieszone zużycie krzyżaków.

Podczas pracy oba przeguby powinny mieć możliwie zbliżone kąty. Jeżeli geometria ciągnika i maszyny wymaga regularnej pracy przy większym załamaniu, należy zastosować wał szerokokątny dobrany do konkretnej maszyny.

Brak sprzęgła

Oferowany model jest wałkiem standardowym bez sprzęgła. Jeżeli producent maszyny wymaga sprzęgła ciernego, ścinanego, zapadkowego lub jednokierunkowego, należy użyć odpowiednio wyposażonego wału albo upewnić się, że wymagane zabezpieczenie znajduje się już w maszynie.

Moment 500 Nm nie zastępuje zabezpieczenia przeciążeniowego. Określa dopuszczalną zdolność przenoszenia momentu przez wał, a nie moment zadziałania sprzęgła.

Osłona i łańcuchy

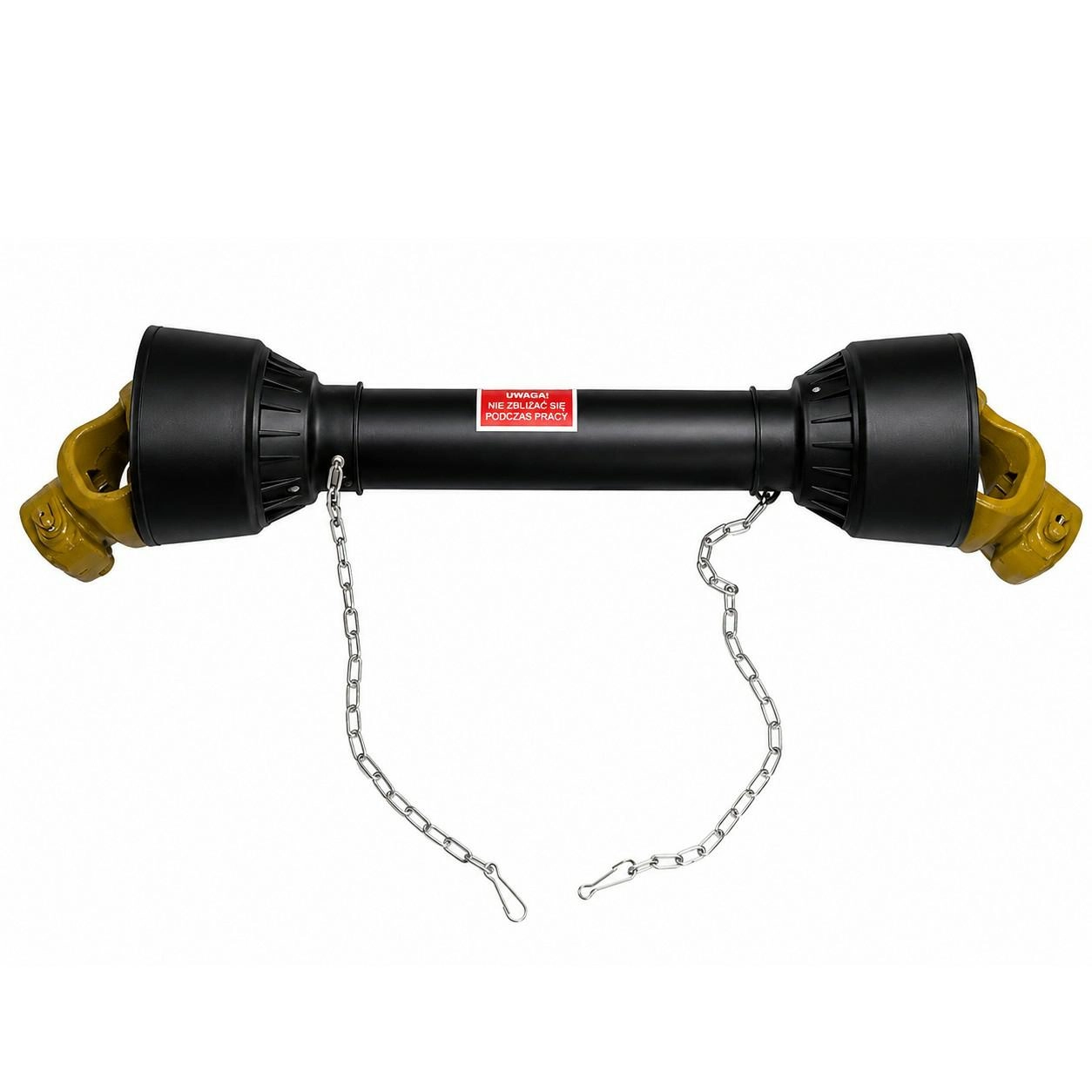

Czarna osłona zakrywa obracające się rury i przeguby. Łańcuchy należy zamocować do nieruchomych punktów ciągnika i maszyny, aby osłona nie obracała się razem z wałem. Łańcuchów nie wolno używać do podwieszania lub transportowania wałka.

Nie należy uruchamiać napędu z pękniętą, niekompletną albo obracającą się osłoną. Przed montażem, smarowaniem i kontrolą wałka trzeba wyłączyć WOM, zatrzymać silnik, wyjąć kluczyk oraz zaczekać na całkowite zatrzymanie części maszyny.

Kontrola przed rozpoczęciem pracy

Przed każdym użyciem warto sprawdzić:

• zablokowanie obu końcówek na wielowypustach,
• stan krzyżaków i brak nadmiernych luzów,
• swobodne przesuwanie rur teleskopowych,
• kompletność i swobodną pracę osłony,
• zamocowanie łańcuchów zabezpieczających,
• brak pęknięć, odkształceń i uszkodzonych spawów,
• smarowanie punktów przewidzianych przez producenta.

Prawidłowe dopasowanie długości, regularne smarowanie oraz zachowanie dopuszczalnego kąta pracy mają bezpośredni wpływ na trwałość wałka, przekładni maszyny i wyjścia WOM ciągnika

Cechy produktów

Nazwa produktu: WAŁ WPM 120CM 6/6 (40A) 27X74,5 600NM (WOM)
Numer katalogowy: EXP000042
Zastosowanie: Wałki przekaźnika mocy WOM
Wymiar krzyżaka: 27 × 74,5 mm
Maksymalny kąt pracy: 25°
Długość całkowita w złożeniu: 120 cm
Wymiar od krzyżaka do krzyżaka: 974–975 mm
Rozsuw wałka: 200–250 mm
Rodzaj łącznika teleskopowego: Rura trójkątna
Krzyżak: 27 × 74,5 mm
Maksymalny Moment Obrotowy: 500 Nm
Mocowanie do traktora: 1 3/8″ Z6
Mocowanie do maszyny: 1 3/8″ Z6
Sprzęgło: Brak
